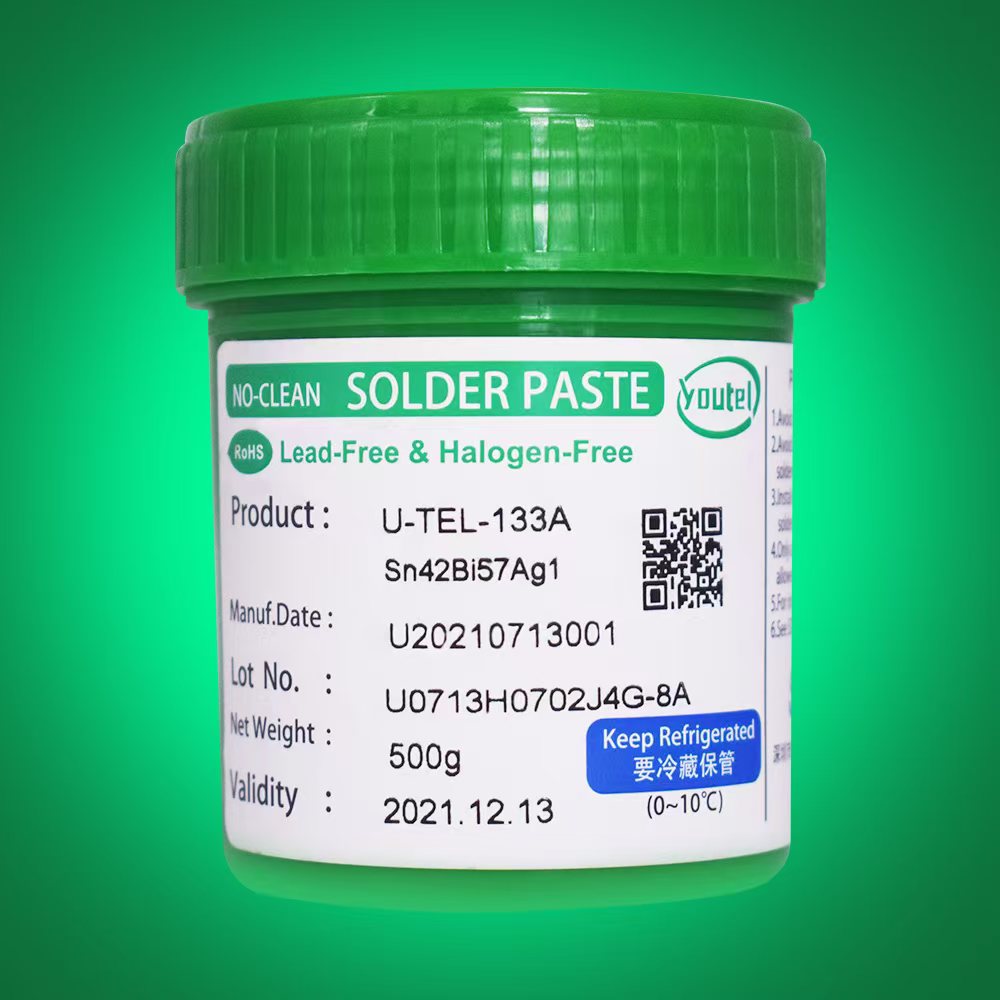

低溫錫膏（通常熔點在138-180℃，如Sn-Bi系）在LED和敏感元件組裝中核心價值源于對“低溫”特性的精準利用，有效解決了傳統高溫焊接（熔點＞217℃，如Sn-Ag-Cu系）帶來的核心痛點：

 1. 避免熱損傷，保護核心元件性能

 LED和敏感元件對高溫極其敏感：

 LED領域：高溫會導致芯片（如GaN基芯片）晶格損傷、熒光粉（如YAG）熱劣化（光衰加速）、封裝膠體（硅膠/環氧樹脂）老化開裂，直接影響發光效率和壽命。

低溫錫膏的回流溫度（通常160-180℃）遠低于高溫錫膏（230-250℃），可最大限度減少對LED核心組件的熱沖擊，維持其光學性能和可靠性。

敏感元件領域：如MEMS傳感器、射頻元件、陶瓷電容（MLCC）、壓電元件等，高溫可能導致內部結構變形（如MEMS懸臂梁斷裂）、參數漂移（如電容容值、傳感器靈敏度變化）或材料特性改變（如磁敏元件退磁）。

低溫焊接可確保這些元件在組裝后仍保持原設計性能。

 2. 減少熱應力，提升組裝可靠性

 LED和敏感元件的組裝常涉及異種材料（如LED基板可能為陶瓷、金屬基PCB，敏感元件可能為陶瓷、塑料封裝，PCB為FR4），熱膨脹系數（CTE）差異顯著。

高溫焊接時，材料在高溫下的膨脹差異會在冷卻后產生巨大熱應力，導致：焊點開裂、元件翹曲（如LED支架變形）、基板分層（如陶瓷基板與金屬層剝離）。

低溫錫膏的焊接溫度低，材料熱膨脹幅度小，顯著降低界面應力，從根源上提升焊點和整體組裝的長期可靠性（如抗冷熱循環、振動沖擊能力）。

 3. 適配敏感元件的耐高溫限制

 敏感元件本身存在明確的耐高溫上限（如部分傳感器＜150℃、射頻元件＜180℃），傳統高溫錫膏的回流溫度遠超其承受范圍。

低溫錫膏的焊接窗口（峰值溫度160-190℃）可精準匹配這類元件的耐受閾值，使其能夠被穩定組裝，突破了“因高溫限制無法使用傳統焊接”的瓶頸，擴大了可組裝元件的范圍（如精密傳感器、微型電機、柔性電子元件等）。

 4. 降低基板與PCB的熱變形

 LED組裝中常用的陶瓷基板、金屬基PCB（如Al/Cu基板），以及敏感元件所在的FR4 PCB，高溫下易因熱膨脹產生不可逆變形（如PCB翹曲、基板開裂）。

低溫焊接可減少基板/PCB的熱變形量，保證組裝后產品的尺寸精度（如LED顯示屏的像素間距一致性）。

 5. 優化生產效率與能耗

 相比高溫焊接，低溫錫膏的回流焊工藝無需將設備升溫至230℃以上，可縮短加熱時間、降低能耗（約節省30%-50%能源）；同時，低溫環境減少了PCB和元件的熱疲勞，降低生產過程中的報廢率，間接提升生產效率。

 低溫錫膏通過“控溫”核心，從性能保護、可靠性提升、工藝適配三個維度，成為L(zhǎng)ED和敏感元件高精度、高可靠性組裝的關鍵材料，尤其在Mini/Micro

LED、精密傳感器等高端領域不可或缺。
