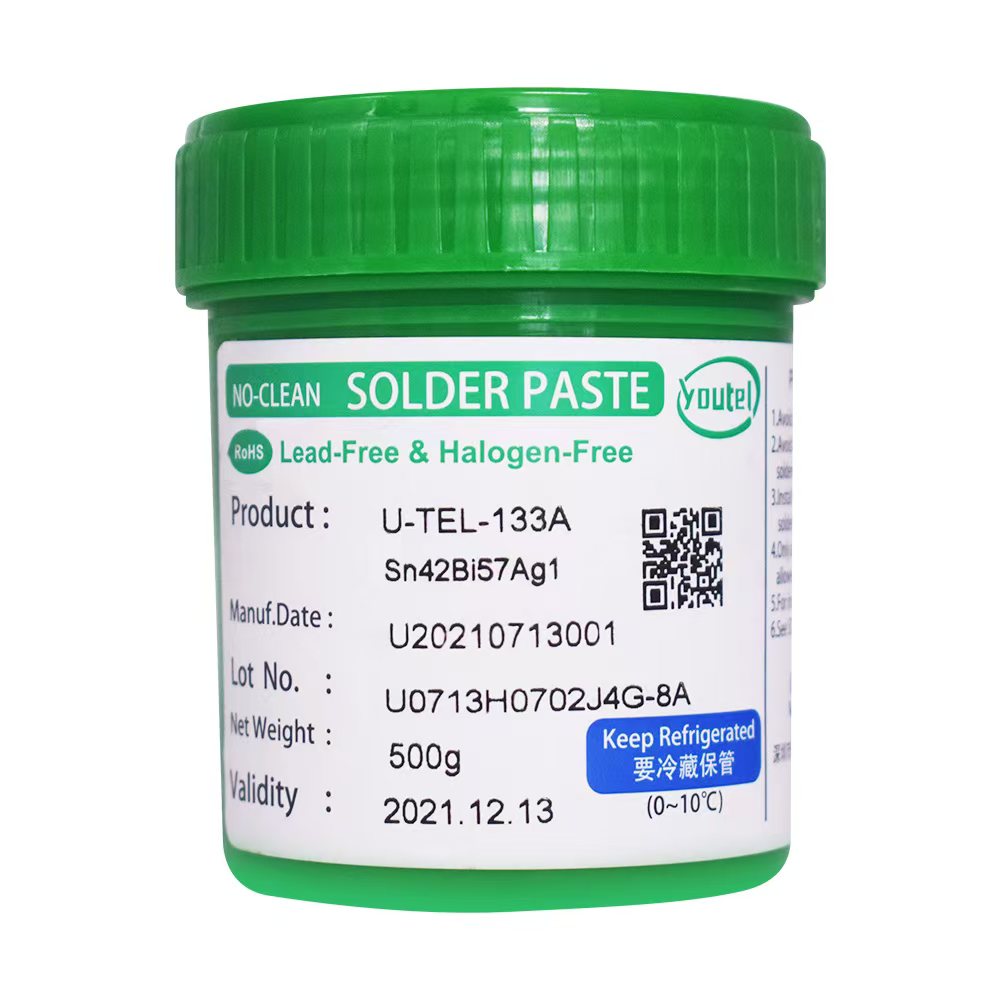

低溫錫膏（通常指熔點低于183℃的錫基合金焊料，如Sn-Bi系、Sn-In系等）在LED和敏感元件（如傳感器、精密電容、射頻元件等）的組裝中，憑借其低焊接溫度特性，發揮著不可替代的關鍵作用：

 1. 減少熱損傷，保護敏感元件性能

 LED芯片（尤其是藍光、紫外光LED）和敏感元件的核心材料（如半導體芯片、有機封裝材料、精密陶瓷等）對高溫極其敏感：

 LED芯片：高溫可能導致半導體PN結性能退化（如光衰加劇、色溫偏移、發光效率下降），甚至破壞芯片的晶格結構；其封裝材料（如硅膠、環氧樹脂）在高溫下可能發生老化、黃變，影響透光性和壽命。

敏感元件：如MEMS傳感器、射頻芯片等，高溫可能導致內部精密結構（如薄膜、引線鍵合點）變形、氧化，或引發參數漂移（如電容容值、電阻阻值異常）；塑料封裝的元件更可能因高溫熔化、開裂。

 低溫錫膏的焊接溫度（通常130-170℃）遠低于傳統高溫錫膏（如Sn-Ag-Cu系，熔點217℃以上），可顯著降低焊接過程中元件承受的熱沖擊，從源頭避免熱損傷，保障元件的原始性能和可靠性。

 2. 降低熱應力，提升焊點與組件可靠性

 焊接過程中，高溫會導致不同材料（如元件、基板）因熱膨脹系數差異產生熱應力。

若溫度過高，應力可能超過材料承受極限，導致：

 LED基板（如陶瓷、PCB）翹曲、開裂；

敏感元件封裝（如塑料、陶瓷）變形、密封失效；

焊點與元件/基板界面出現微裂紋（長期使用中可能擴展，導致斷路）。

 低溫錫膏的低焊接溫度可大幅減小熱膨脹差異帶來的應力，降低上述失效風險，尤其適用于LED模組（多元件集成）、柔性基板（如FPC）等對熱應力敏感的場景。

 3. 支持“分層焊接”，適應復雜組裝需求

 LED模組（如背光板、顯示屏）和敏感元件組件（如多傳感器模組）常需多步驟焊接（如先焊基板、再焊元件，或焊接不同類型元件）。此時，低溫錫膏可與高溫錫膏配合實現“分層回流焊”：

 第一步用高溫錫膏焊接基礎結構（如LED支架、基板引腳），熔點較高（如217℃）；

第二步用低溫錫膏焊接敏感元件（如LED芯片、小型傳感器），熔點較低（如138℃）。

 二次焊接時，低溫錫膏的回流溫度不會超過高溫焊點的熔點，避免已焊結構重熔、移位，確保復雜組裝的穩定性。

 4. 避免材料氧化與性能劣化

 LED的電極（如銀、銅）和敏感元件的引線（如金絲、銅線）在高溫下易氧化，導致焊點接觸電阻增大、導電性下降；部分元件的有機材料（如LED的熒光粉、傳感器的有機涂層）在高溫下可能分解或變質，直接影響性能（如LED光效降低、傳感器靈敏度下降）。

 低溫錫膏的焊接過程溫度低、時間短，可減少金屬氧化和有機材料劣化，保障焊點的電氣性能（低電阻、高導電性）和元件的原始功能。

 5. 降低能耗與工藝成本

 相比高溫錫膏（回流溫度通常230-260℃），低溫錫膏的回流溫度更低（通常150-180℃），可顯著降低回流焊設備的能耗；同時，低溫環境對設備的耐熱要求更低，減少設備損耗，間接降低生產成本。

大規模LED組裝（如照明燈具、顯示屏），這一優勢可帶來顯著的經濟效益。

低溫錫膏的核心價值在于通過“低溫焊接”滿足基本焊接強度和導電性的前提下，最大限度減少熱對LED和敏感元件的損傷，平衡了組裝可靠性與元件性能保護，

是這類高精密、熱敏感器件制造中不可或缺的關鍵材料。
