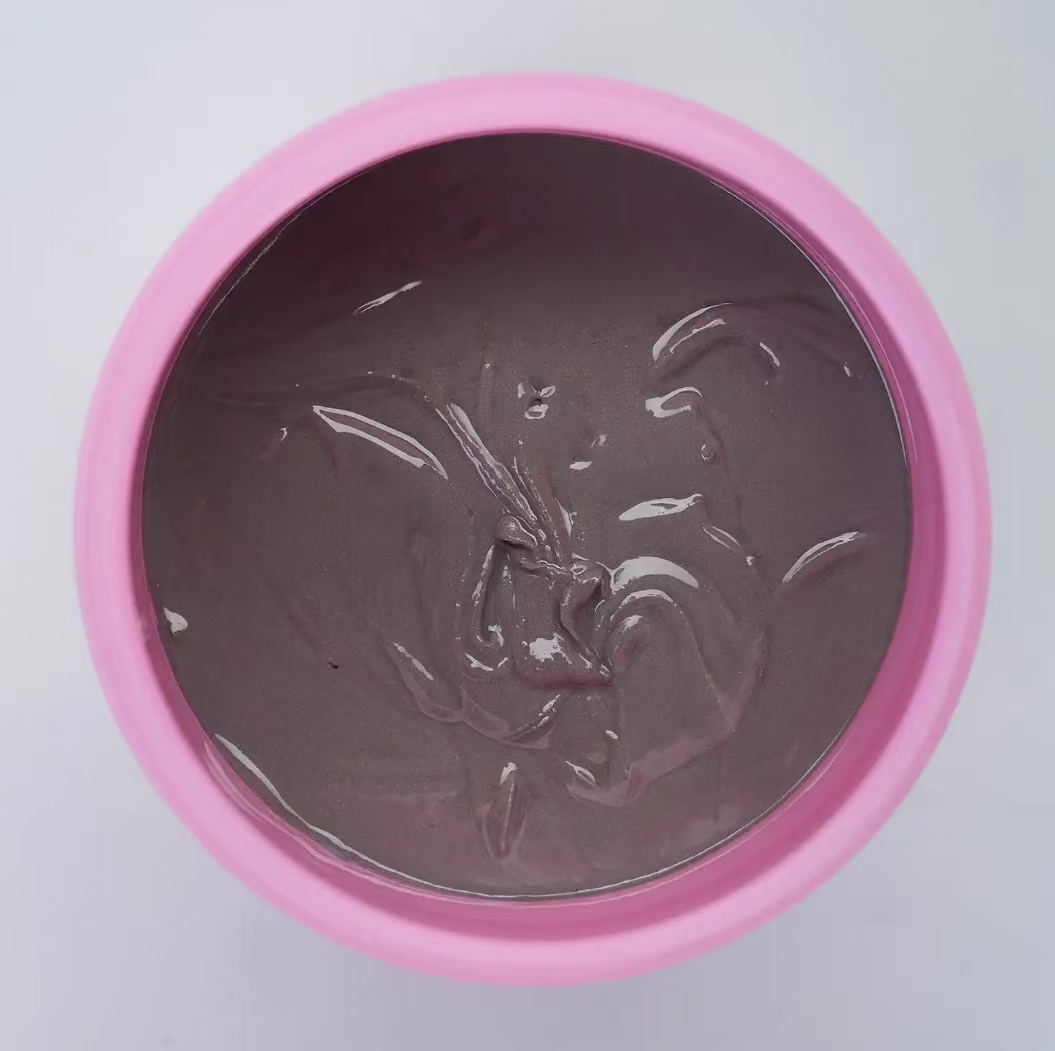

無鉛高溫錫膏SAC305（Sn-3.0Ag-0.5Cu，質量分?jǐn)?shù)）是電子制造業中應用最廣泛的無鉛焊料之一，其熔點約217~220℃（高于傳統錫鉛焊料的183℃），因兼顧力學性能與工藝適配性，被廣泛用于汽車電子、航空航天等對可靠性要求嚴苛的領域。

焊接性能的研究核心圍繞潤濕性、焊點力學性能、工藝適配性及服役可靠性四大維度，以下從關鍵研究方向展開分析：

潤濕性：焊接質量的基礎保障

 潤濕性是焊料在母材（如PCB焊盤、元器件引腳）表面鋪展、潤濕形成有效結合的能力，直接決定焊點是否存在虛焊、空洞等缺陷。

SAC305的潤濕性研究聚焦于以下方面：

 1. 潤濕性特征與對比

 SAC305的潤濕性弱于傳統錫鉛焊料（Sn63Pb37），

主要原因是：熔點更高（217℃ vs 183℃），高溫下焊料表面張力更大（約0.5~0.6 N/m，錫鉛約0.4 N/m），鋪展驅動力降低；

合金中Ag、Cu元素的存在可能增加表面氧化傾向，阻礙焊料與母材的直接接觸。

 工藝條件下，SAC305的鋪展面積比錫鉛焊料小10%~15%，潤濕角（與Cu母材）通常在25°~40°（錫鉛約15°~25°），需通過工藝優化或材料改性改善。

 2. 影響潤濕性的關鍵因素

 （1）助焊劑匹配：助焊劑是提升SAC305潤濕性的核心。

研究顯示，活性較高的助焊劑（含有機酸或鹵素活化劑）可有效去除焊料與母材表面的氧化層（如CuO、SnO），降低界面張力。

例如，含氟化物或胺類活化劑的助焊劑可使SAC305的潤濕角降至20°以下，接近錫鉛水平，但需平衡活性與腐蝕性（避免殘留導致后續電化學遷移）。

 （2）焊接工藝參數：

 峰值溫度：需高于熔點30~50℃（通常240~260℃），溫度不足會導致潤濕不良，過高則可能引發助焊劑碳化、焊料氧化加??；

升溫速率與保溫時間：過快升溫易導致焊料飛濺，過慢則可能使焊料提前氧化，通常保溫10~30s可平衡潤濕性與工藝效率。

 （3）母材表面狀態：Cu焊盤的表面處理（如OSP、ENIG、浸錫）顯著影響潤濕性。例如，ENIG（化學鎳金）表面因Ni層均勻性好，SAC305在其上的潤濕角比OSP（有機保焊膜）低5°~10°，但需避免Ni層腐蝕導致的“黑盤”缺陷。

 焊點力學性能：可靠性的核心支撐

 SAC305焊點的力學性能（強度、韌性、抗疲勞性）直接決定其在機械應力（振動、沖擊）和熱應力下的服役壽命，研究重點包括靜態強度與動態疲勞特性。

 1. 靜態力學性能

 （1）抗拉與剪切強度：SAC305焊點的抗拉強度約45~55 MPa，剪切強度約35~45 MPa，顯著高于錫鉛焊料（抗拉約30~40 MPa），這源于Ag3Sn和Cu6Sn5金屬間化合物（IMC）的強化作用——Ag3Sn顆粒均勻分布在Sn基體中，形成彌散強化，提升整體強度。

 （2）延展性：SAC305的延伸率約10%~15%，低于錫鉛焊料（約20%~30%），脆性稍高。這是由于Ag含量較高時，過量Ag3Sn可能聚集形成脆性相，導致焊點在沖擊載荷下易斷裂（尤其在-40℃等低溫環境中，脆性更明顯）。

 2. 動態疲勞性能

 在汽車電子等高頻振動或溫度循環場景中，焊點的疲勞壽命是關鍵。研究表明：

 熱循環疲勞：在-40℃~125℃循環條件下，SAC305焊點的疲勞壽命約為錫鉛焊料的70%~80%。

主要原因是Sn基體的蠕變特性——高溫下Sn的原子擴散速率加快，焊點在周期性熱應力下易產生蠕變疲勞裂紋，且Ag3Sn與Sn基體的熱膨脹系數差異（Ag3Sn約16×10??/℃，Sn約23×10??/℃）會加劇界面應力集中。

振動疲勞：在10~2000Hz振動環境中，SAC305焊點的抗振動疲勞性能優于錫鉛，因其較高的剪切強度可延緩裂紋擴展，但脆性問題可能導致裂紋一旦萌生則快速貫穿（需通過優化焊點形態，如增加焊點體積，緩解應力集中）。

 高溫穩定性與IMC生長行為；

 SAC305在高溫服役環境（如汽車引擎艙125~150℃）中的穩定性，核心取決于IMC層的生長規律——IMC是焊料與母材（如Cu）界面的結合層，過厚或形態異常會導致焊點脆性失效。

 IMC初始形成：焊接過程中，Sn與Cu快速反應生成Cu6Sn5 IMC，厚度約1~3μm，呈連續層狀分布，是焊點結合的基礎。

長期高溫下的生長：在125℃老化條件下，Cu6Sn5會逐漸向Cu母材擴散，轉化為更穩定的Cu3Sn IMC（脆性更高），且總IMC厚度隨時間呈拋物線增長（遵循擴散定律）。研究顯示，150℃老化1000小時后，IMC厚度可達5~8μm，此時焊點剪切強度下降約20%~30%。

抑制IMC過厚的措施：通過添加微量合金元素（如Ni、Sb、Co）可細化IMC晶粒，延緩其生長。例如，SAC305-Ni（添加0.05%Ni）可使150℃老化后的IMC厚度減少30%，因Ni可吸附在Cu界面，阻礙Sn原子擴散。

 工藝窗口與缺陷控制；

 SAC305的焊接工藝窗口（可穩定形成合格焊點的參數范圍）較錫鉛窄，需精準控制以減少缺陷（虛焊、橋連、焊球等），研究重點包括：

 峰值溫度與保溫時間：峰值溫度低于240℃時，焊料熔融不充分，易出現虛焊；高于260℃時，助焊劑碳化、焊料氧化加劇，且可能導致PCB基材（如FR-4）熱損傷。保溫時間過短（<10s）潤濕性不足，過長（>30s）則IMC過度生長，建議工藝窗口為245~255℃，保溫15~25s。

焊膏印刷參數：鋼網厚度（0.12~0.15mm）、開孔尺寸（匹配焊盤）影響焊膏量，過量易導致橋連，不足則焊點強度不足。SAC305焊膏的觸變性需匹配印刷速度（30~50mm/s），避免印刷圖形變形。

應用挑戰與改進方向；

 盡管SAC305是主流無鉛焊料，但其焊接性能仍存在優化空間：

 1. 潤濕性提升：開發低鹵素、高活性助焊劑（如基于松香與有機酸復合體系），或在焊膏中添加納米顆粒（如TiO?、ZnO）降低表面張力。

2. 脆性緩解：通過微合金化（添加0.1%~0.3%In或Bi）改善Sn基體的延展性，同時抑制Ag3Sn粗化。

3. 高溫可靠性強化：針對汽車電子高溫場景，可與高熔點焊料（如Sn-5Sb，熔點232℃）復合使用，提升極端溫度下的抗蠕變能力。

SAC305無鉛高溫錫膏的焊接性能研究圍繞“潤濕性-力學性能-工藝適配-可靠性”展開，其高熔點、高強度特性使其適配汽車電子等高溫場景，但潤濕性稍差、脆性較高及工藝窗口窄是核心挑戰。

通過助焊劑

優化、微合金化及工藝參數精準控制，可有效提升其焊接性能，滿足嚴苛環境下的長期可靠性需求。
