目在錫膏的生產(chǎn)應(yīng)用（如SMT貼片、LED封裝等環(huán)節(jié)）中，性能穩(wěn)定性和焊接質(zhì)量受多種因素影響，這些因素貫穿從錫膏取用、印刷到回流焊的全流程，任何環(huán)節(jié)控制不當(dāng)都可能導(dǎo)致錫珠、空洞、虛焊、橋連等缺陷；

錫膏本身的特性與狀態(tài)；

 1. 成分與配方

合金成分：無鉛錫膏常見合金（如SAC305、SAC0307、SnCu等）的熔點(diǎn)、流動(dòng)性、抗氧化性不同，適配場(chǎng)景差異大（如SAC305含3%Ag，導(dǎo)熱性好但成本高，適合功率器件；SAC0307含0.3%Ag，熔點(diǎn)稍高但成本低，適合普通貼片）。

合金比例偏差，可能導(dǎo)致焊接溫度窗口變窄、焊點(diǎn)強(qiáng)度不足。

助焊劑類型：助焊劑的活性（RMA、RA、OA級(jí)）、揮發(fā)速率、松香含量直接影響潤(rùn)濕性。

活性不足會(huì)導(dǎo)致焊盤氧化無法去除，出現(xiàn)虛焊；活性過強(qiáng)可能腐蝕焊盤；助焊劑揮發(fā)過快易產(chǎn)生空洞，過慢則殘留過多。

顆粒度：錫粉顆粒直徑（如T3-T9級(jí)，對(duì)應(yīng)50-20μm）影響印刷精度，細(xì)顆粒錫膏（T7-T9）適合細(xì)間距（＜0.4mm）焊盤，但易氧化；粗顆粒錫膏（T3-T5）適合大焊盤，若用于細(xì)間距易堵鋼網(wǎng)。

2. 儲(chǔ)存與預(yù)處理狀態(tài)

冷藏條件：未開封錫膏若未在0-10℃儲(chǔ)存（如溫度過高），會(huì)加速助焊劑老化、錫粉氧化，導(dǎo)致錫膏粘度上升、活性下降。

解凍與攪拌：未完全解凍（回溫不足）會(huì)導(dǎo)致錫膏內(nèi)有冷凝水，焊接時(shí)產(chǎn)生錫珠；攪拌不均（時(shí)間過短或過長(zhǎng)）會(huì)使錫粉分布不均，出現(xiàn)局部焊錫量不足或過多。

 印刷工藝參數(shù)；

 印刷是錫膏轉(zhuǎn)移到基板/焊盤的核心環(huán)節(jié)，直接決定錫膏的涂布量、均勻性和位置精度，影響因素包括：

 1. 鋼網(wǎng)與開孔設(shè)計(jì)

鋼網(wǎng)厚度與開孔：鋼網(wǎng)厚度（如0.12mm、0.15mm）和開孔尺寸（長(zhǎng)寬比、孔壁光滑度）決定錫膏轉(zhuǎn)移量。

開孔過大易導(dǎo)致錫膏過多（橋連），過小則錫量不足（虛焊）；孔壁粗糙會(huì)殘留錫膏，導(dǎo)致重復(fù)印刷時(shí)錫量不穩(wěn)定。

開孔形狀：圓形、方形、異形孔需匹配焊盤設(shè)計(jì)（如LED支架焊盤多為異形孔），開孔偏移會(huì)導(dǎo)致錫膏偏離焊盤，引發(fā)焊接偏移。

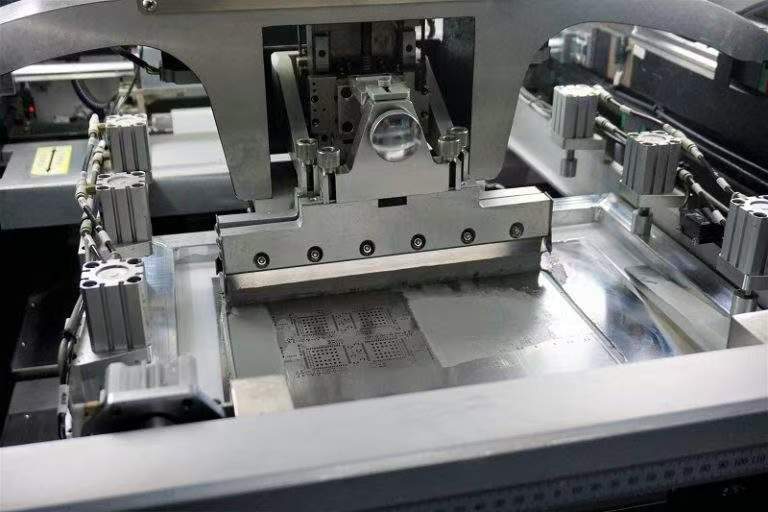

2. 印刷機(jī)參數(shù)設(shè)置

刮刀：材質(zhì)（金屬/橡膠）、角度（45°-60°）影響錫膏刮平效果，角度過小易導(dǎo)致錫膏殘留，過大則錫量不足；橡膠刮刀硬度不足會(huì)因壓力不均導(dǎo)致印刷厚薄不一。

印刷速度與壓力：速度過快易產(chǎn)生氣泡，過慢則錫膏易干化；壓力過大（超過0.2MPa）會(huì)擠壓錫膏溢出，過小則鋼網(wǎng)與基板貼合不緊，出現(xiàn)漏印。

脫模（Separation）：鋼網(wǎng)與基板分離的速度和方式（如緩速脫模）影響錫膏成型，分離過快易導(dǎo)致錫膏拉絲、變形，形成橋連隱患。

 回流焊溫度曲線；

 回流焊是錫膏熔化、形成焊點(diǎn)的關(guān)鍵環(huán)節(jié)，溫度曲線（預(yù)熱、恒溫、回流、冷卻四階段）直接決定助焊劑活性發(fā)揮、錫粉熔化質(zhì)量和焊點(diǎn)結(jié)構(gòu)，核心影響因素包括：

 1. 預(yù)熱階段（Preheat）

溫度與時(shí)間：需緩慢升溫（通常1-3℃/s）至150-180℃，持續(xù)60-120s，目的是揮發(fā)助焊劑中的溶劑，激活助焊劑去除焊盤/錫粉氧化層。

若升溫過快，溶劑劇烈揮發(fā)會(huì)導(dǎo)致錫珠；時(shí)間不足則助焊劑未完全激活，易產(chǎn)生虛焊。

2. 恒溫階段（Soak）

溫度控制在180-200℃（低于錫膏熔點(diǎn)10-20℃），持續(xù)30-60s，避免元件因溫差過大受損（如LED芯片、PCB基板），同時(shí)進(jìn)一步去除氧化層。

溫度過高會(huì)提前熔化錫膏導(dǎo)致坍塌，過低則助焊劑活性不足。

3. 回流階段（Reflow）

峰值溫度需高于錫膏熔點(diǎn)（如無鉛錫膏熔點(diǎn)217-230℃，峰值溫度通常高20-30℃，即237-260℃），持續(xù)時(shí)間10-30s，確保錫膏完全熔化并形成合金層。

峰值過高會(huì)導(dǎo)致助焊劑碳化、焊點(diǎn)脆化（LED芯片易過熱損壞）；過低則錫膏未完全熔化，焊點(diǎn)強(qiáng)度不足。

4. 冷卻階段（Cooling）

冷卻速率（建議3-5℃/s）影響焊點(diǎn)結(jié)晶結(jié)構(gòu)，過快易產(chǎn)生內(nèi)應(yīng)力導(dǎo)致焊點(diǎn)開裂，過慢則錫珠、橋連風(fēng)險(xiǎn)增加。

 生產(chǎn)環(huán)境因素；

 1. 溫濕度

車間溫度：理想范圍20-25℃，溫度過高會(huì)加速錫膏氧化、粘度下降（印刷時(shí)易坍塌）；過低則錫膏粘度上升，印刷不暢（尤其細(xì)間距鋼網(wǎng)易堵孔）。

相對(duì)濕度：建議40-60%，濕度過高（＞70%）會(huì)導(dǎo)致錫膏吸潮，回流時(shí)水汽揮發(fā)產(chǎn)生錫珠、空洞；濕度過低（＜30%）會(huì)使助焊劑溶劑快速揮發(fā)，錫膏干化（印刷后錫膏表面結(jié)皮）。

2. 潔凈度

車間粉塵、油污會(huì)污染錫膏或焊盤，導(dǎo)致焊點(diǎn)夾雜雜質(zhì)（空洞、虛焊），需通過凈化車間（如Class 10000級(jí)）、定期清潔鋼網(wǎng)和基板焊盤控制。

 操作規(guī)范與工藝管理；

 1. 錫膏取用與處理

解凍與攪拌：未按規(guī)定解凍（如未密封回溫、加熱解凍）會(huì)導(dǎo)致錫膏吸潮或成分分層；攪拌不足（手動(dòng)攪拌時(shí)間不夠、機(jī)器攪拌轉(zhuǎn)速/時(shí)間不當(dāng)）會(huì)使錫粉與助焊劑混合不均，影響印刷和焊接一致性。

開封后使用時(shí)間：錫膏開封后需在4小時(shí)內(nèi)用完（常溫暴露），超時(shí)會(huì)因助焊劑揮發(fā)導(dǎo)致粘度上升、活性下降，剩余錫膏需密封冷藏（但重復(fù)使用次數(shù)建議不超過3次）。

2. 基板與元件狀態(tài)

焊盤質(zhì)量：PCB/LED支架焊盤若氧化（發(fā)黑、有氧化層）、污染（殘留助焊劑、指紋），會(huì)降低錫膏潤(rùn)濕性，導(dǎo)致虛焊；焊盤尺寸偏差（過大/過小）會(huì)使錫膏量不匹配，引發(fā)橋連或焊點(diǎn)過小。

元件引腳/電極：元件引腳氧化、變形會(huì)影響與錫膏的接觸，尤其細(xì)間距元件（如Mini LED芯片電極），需提前檢測(cè)引腳狀態(tài)。

3. 設(shè)備維護(hù)

印刷機(jī)：鋼網(wǎng)開孔磨損、刮刀老化（缺口、變形）會(huì)導(dǎo)致印刷圖形失真；定位精度不足（PCB與鋼網(wǎng)對(duì)位偏差）會(huì)使錫膏偏移焊盤。

回流焊爐：爐內(nèi)溫度均勻性差（各溫區(qū)溫差＞5℃）會(huì)導(dǎo)致同一批次焊點(diǎn)質(zhì)量不一致；傳送帶速度不穩(wěn)定會(huì)改變溫度曲線時(shí)間參數(shù)。

生產(chǎn)中影響錫膏的因素是多維度且相互關(guān)聯(lián)的，需從“錫膏特性-工藝參數(shù)-環(huán)境-操作”全流程控制：通過選擇適配的錫膏型號(hào)、規(guī)范儲(chǔ)存與處理流程、優(yōu)化印刷和回流焊參數(shù)、穩(wěn)定環(huán)境溫濕度，并加強(qiáng)設(shè)備維護(hù)與質(zhì)量

檢測(cè)，才能最大限度減少焊接缺陷，保證錫膏的焊接可靠性（尤其在LED、精密電子等對(duì)焊點(diǎn)要求嚴(yán)苛的場(chǎng)景中）。
