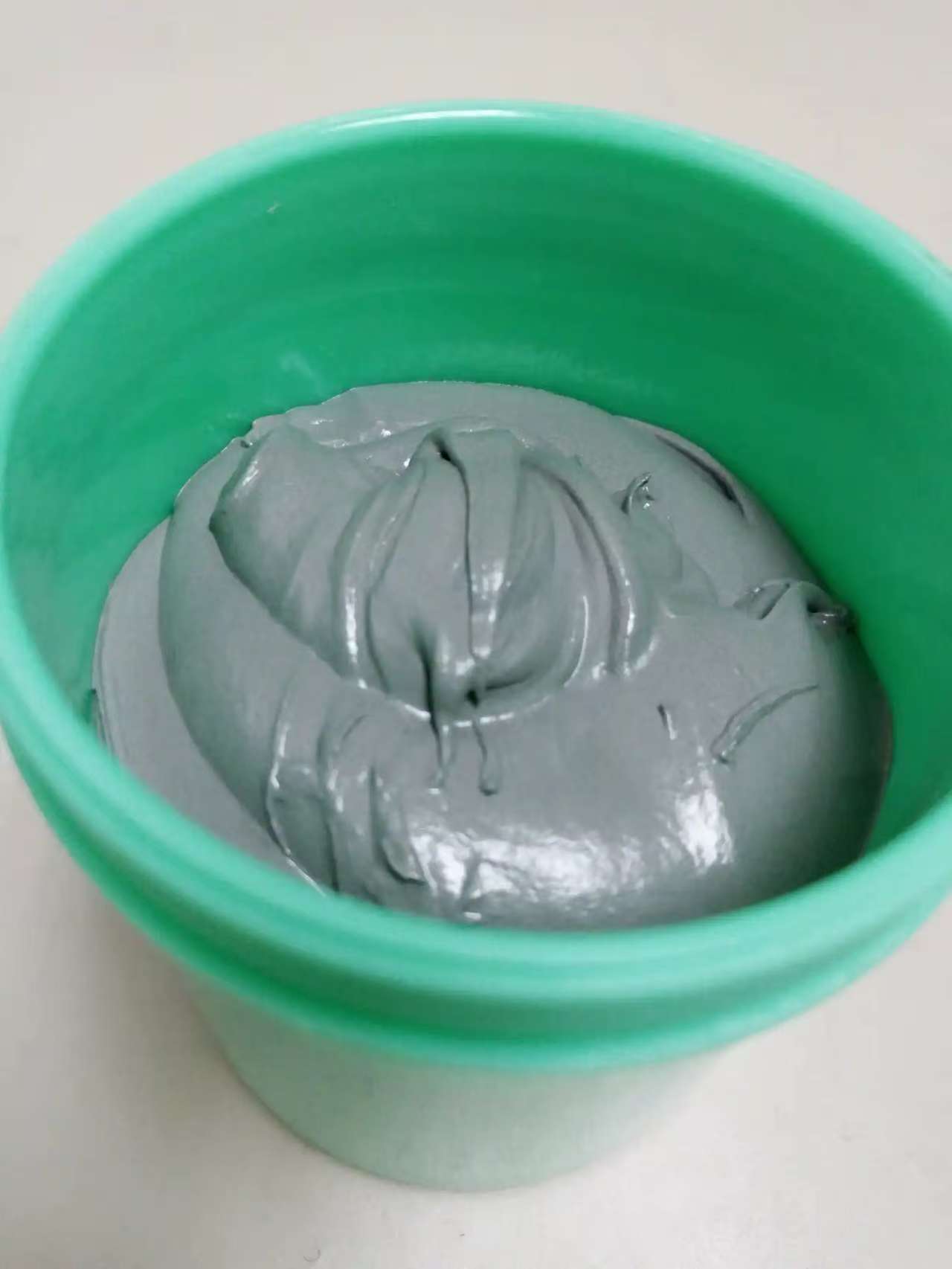

專注電子焊接材料研發(fā)的錫膏廠家，優(yōu)特爾錫膏發(fā)現(xiàn)無鉛錫膏在使用中出現(xiàn)發(fā)干現(xiàn)象，多與材料特性、儲存環(huán)境及工藝操作密切相關(guān)，技術(shù)角度拆解具體原因，并提供針對性解決方案：

助焊劑體系的特性差異；

無鉛錫膏的助焊劑通常采用無鹵素或低鹵素配方（如松香樹脂+有機酸體系），與傳統(tǒng)有鉛錫膏相比：

 1. 溶劑揮發(fā)速度更快：

為滿足環(huán)保要求，無鉛錫膏常使用高沸點溶劑（如二元醇類），但部分廠商為降低成本選用揮發(fā)性較強的乙醇、異丙醇等，若配方配比不當(dāng)，開封后暴露于空氣中易因溶劑快速揮發(fā)導(dǎo)致膏體干結(jié)。

2. 活性物質(zhì)穩(wěn)定性不足：

無鉛錫膏的助焊劑活性需兼顧焊接效率與殘留物腐蝕性，若活化劑（如有機胺、有機羧酸）配比失衡，可能在儲存過程中提前發(fā)生化學(xué)反應(yīng)，導(dǎo)致助焊劑失效、膏體變干。

 儲存與使用環(huán)境控制不當(dāng)；

 1. 溫濕度管理缺失：

無鉛錫膏需在2-10℃冷藏儲存，若儲存溫度過高（如超過25℃），助焊劑中的溶劑會加速揮發(fā)，且金屬粉末氧化速率提升，導(dǎo)致膏體干結(jié)；

車間環(huán)境濕度過低（＜30%RH）時，錫膏表面溶劑快速蒸發(fā)，尤其在北方干燥地區(qū)或空調(diào)環(huán)境中更為明顯。

2. 開封后使用規(guī)范不足：

錫膏開封后未及時密封，或未在規(guī)定時間內(nèi)（通常24小時）用完，暴露于空氣中的助焊劑會因吸濕或氧化逐漸失去活性，膏體變稠甚至結(jié)塊。

 金屬粉末氧化與粒徑分布影響；

 1. 無鉛合金的氧化特性：

無鉛錫膏的主要成分（如Sn-Ag-Cu）比純錫或錫鉛合金更易氧化，若生產(chǎn)過程中惰性氣體保護不足，金屬粉末表面形成氧化層，會吸附助焊劑中的溶劑，導(dǎo)致膏體流動性下降、發(fā)干。

2. 粒徑分布不均勻：

劣質(zhì)無鉛錫膏的金屬粉末粒徑差異大（如4號粉中混入過多6號粉），比表面積增大，氧化概率增加，同時顆粒間空隙增大，助焊劑分布不均，易出現(xiàn)局部干結(jié)現(xiàn)象。

 工藝操作中的潛在因素；

 1. 印刷參數(shù)設(shè)置不合理：

刮刀壓力過大、速度過快會導(dǎo)致錫膏在鋼網(wǎng)上摩擦產(chǎn)熱，加速溶劑揮發(fā)；印刷后未及時回流焊接，錫膏在常溫下暴露超過2小時，也易出現(xiàn)表面發(fā)干。

2. 回流焊預(yù)熱階段控制不當(dāng)：

預(yù)熱溫度過高或升溫速率過快（如超過3℃/s），會使助焊劑中的低沸點成分提前揮發(fā)，導(dǎo)致焊接時活性不足，殘留膏體呈現(xiàn)干結(jié)狀態(tài)。

 優(yōu)特爾錫膏的解決方案：

 1. 配方優(yōu)化：采用專利級助焊劑配方，添加防揮發(fā)劑與抗氧化劑，將溶劑揮發(fā)速率降低40%，開封后有效使用時間延長至36小時（行業(yè)平均24小時）。

2. 全流程質(zhì)控：從金屬粉末霧化到膏體制備全程氮氣保護，氧化值控制在0.15%以下（普通產(chǎn)品約0.3%），確保膏體長期穩(wěn)定。

3. 智能儲存方案：提供配套冷藏柜與溫濕度監(jiān)控系統(tǒng)，結(jié)合掃碼溯源功能，實時追蹤錫膏儲存狀態(tài)，避免因管理疏漏導(dǎo)致發(fā)干。

了解更多無鉛錫膏使用細節(jié)，可聯(lián)系優(yōu)特爾技術(shù)團隊獲

取《無鉛焊接工藝》，獲取從儲存到焊接的全流程解決方案。
