當元件尺寸縮小至01005（0.4×0.2mm），傳統SMT工藝容錯率歸零。本文以實際產線數據為基礎，拆解精密電子錫膏的工藝控制秘籍。

1. 鋼網設計黃金法則

① 開孔尺寸計算

通用公式：

開孔面積 = 焊盤面積 × (1.1~1.2) - 阻焊補償

• 案例：

  • 01005元件：0.2×0.1mm開孔（厚度0.06mm）

  • 0.3mm QFN：0.15mm圓形開孔（激光+電拋光）

② 特殊工藝處理

• 階梯鋼網：

  • BGA區域：0.08mm

  • 周邊元件：0.1mm

• 納米涂層：降低脫模阻力（摩擦系數<0.2）

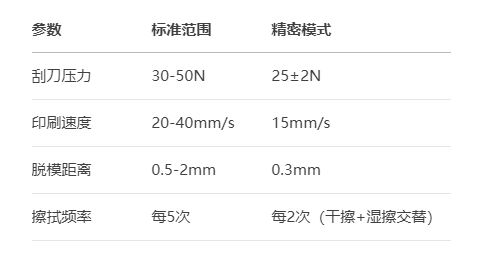

2. 印刷工藝參數矩陣

3. 回流焊曲線優化

（以SAC305 Type5錫膏為例）

預熱區：1.5-2℃/s → 150-180℃（90s）

浸潤區：0.8-1.2℃/s → 180-217℃（60s）

回流區：峰值245-250℃（40s，ΔT<5℃）

冷卻區：>3℃/s（抑制枝晶）

關鍵點：

• 升溫斜率>2℃/s會導致爆珠

• 液相線以上時間(TAL)控制在60-90s

•


4. 典型缺陷診斷手冊

① 少錫（Insufficient Solder）

• 根本原因：

  • 鋼網堵孔（占68%）

  • 刮刀壓力不足（22%）

  •


• 解決方案：

  • 采用納米涂層鋼網

  • SPI實時反饋調節壓力

  •


② 錫珠（Solder Balling）

• 根本原因：

  • 助焊劑揮發不充分

  • 預熱速率過快

• 解決方案：

  • 延長預熱時間至120s

  • 選用低飛濺錫膏

  •


③ 虛焊（Cold Solder）

• 根本原因：

  • 峰值溫度不足

  • 元件吸熱不均

  •


• 解決方案：

  • 增加底部預熱（紅外+熱風）

  • 大/小元件分區回流

  •


5. 前沿檢測技術

• 3D SPI系統：

  • 檢測精度：±5μm

  • 關鍵參數：體積偏差<15%

  •


• X-Ray BGA檢測：

  • 空洞率分析（AOI+AI判圖）
