精密電子錫膏技術全解析
來源:優特爾錫膏 瀏覽: 發布時間:2025-05-14
隨著電子產品向0201、01005甚至008004封裝尺寸演進,傳統錫膏已無法滿足微米級焊接需求。精密電子錫膏通過材料創新和工藝適配,正在重新定義高密度互連的可能性。本文將揭秘其核心技術原理。
1. 精密錫膏的四大技術標桿
① 超細粉體技術

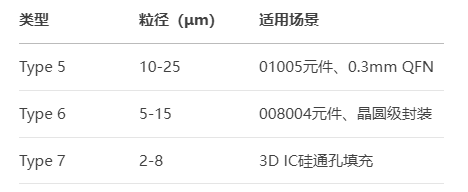

顆粒分級:
形貌控制:球形度>95%(減少印刷堵孔)
② 流變學創新
觸變指數:>0.8(高剪切稀化特性)
粘度范圍:
印刷時:80-120 kcps(25rpm)
靜置后:>500 kcps(防塌陷)
③ 助焊劑體系
低殘留配方:固含量<85%(免清洗兼容)
活性控制:
常規應用:RMA級(中等活性)
難焊表面:OA級(含有機酸)
④ 合金演進
主流合金:
SAC305+Ni(改善Cu擴散)
SnBi58+Ag(低溫高強)
前沿方向:
納米銀復合錫膏(燒結溫度<200℃)
銦基合金(光電器件互連)
2. 典型應用場景對比
應用領域 推薦錫膏類型 關鍵要求 智能手機主板 Type 5 SAC305 印刷精度±15μm 醫療微電子 Type 6 SnBi58 生物相容性 汽車傳感器 Type 5 SAC405 -40~150℃循環 射頻模塊 低介損錫膏 Dk<3.5 @10GHz 3. 技術挑戰與解決方案
挑戰1:錫膏堵塞微孔
→ 解決方案:納米涂層鋼網(接觸角<10°)挑戰2:焊接后殘留
→ 解決方案:醇基溶劑體系(揮發速率優化)挑戰3:元件立碑
→ 解決方案:平衡表面張力(γLV=38±2mN/m)
