SMT生產中，70%的焊接缺陷源于錫膏印刷環節。本文針對橋連、少錫等典型問題，提供從鋼網設計到工藝參數的全程解決方案。

1. 鋼網（Stencil）設計優化

• 開孔比例：

  • 0402元件：開孔面積=焊盤面積90%

  • QFN元件：內縮0.05mm防橋連

• 厚度選擇：

  • 通用元件：0.1-0.13mm

  • 細間距元件：0.08mm（Type 5錫膏

  •

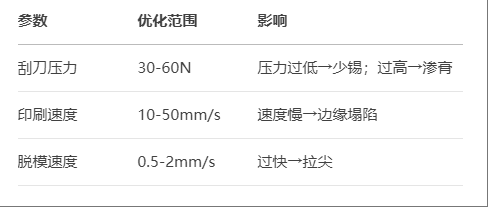

  • 2. 印刷參數調整




  •

  • 3. 六大缺陷解決方案

  • 缺陷1：錫膏橋連

  • 原因：鋼網開孔過大/脫模不良

  • 解決：縮小開孔、增加阻焊橋、改用Type 5錫膏

  •


  • 缺陷2：少錫/漏印

  • 原因：鋼網堵塞/刮刀壓力不足

  • 解決：增加納米涂層鋼網、酒精擦拭周期≤4h

  •


  • 缺陷3：錫膏塌陷

  • 原因：粘度不足或環境濕度過高

  • 解決：選擇高觸變錫膏、車間濕度控40-60%

  •


  • 缺陷4：焊球（Solder Ball）

  • 原因：回流升溫過快或助焊劑揮發異常

  • 解決：調整回流曲線（預熱時間>90s）

  •


  • 缺陷5：冷焊

  • 原因：峰值溫度不足或時間過短

  • 解決：SAC305需>235℃維持30-60s

  •


  • 缺陷6：殘留物過多

  • 原因：助焊劑揮發不充分

  • 解決：延長預熱時間或改用免清洗錫膏
