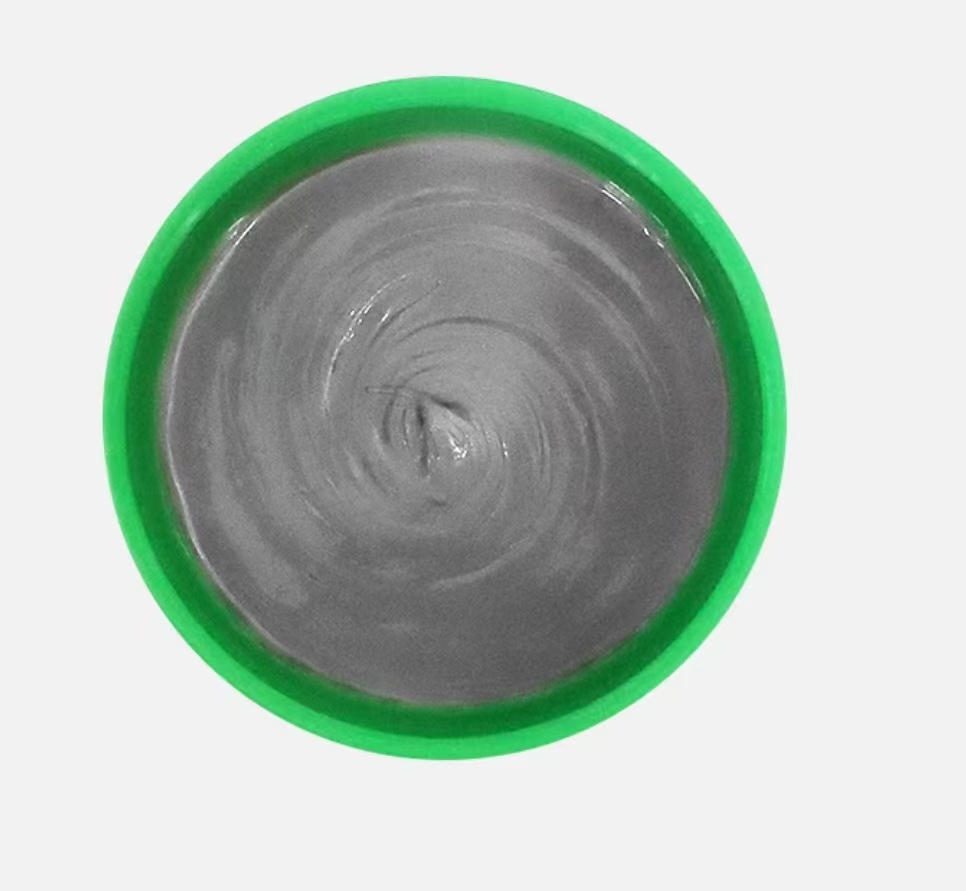

低銀無鉛錫膏（如SAC0307等銀含量≤0.3%的合金）因銀用量減少導致潤濕性和焊點強度下降，需通過材料優化、工藝調控、精準測試三方面系統性改進基于行業研究與實踐的解決方案：

潤濕性改進技術（核心挑戰：銀含量降低導致界面活性不足）

 1. 合金成分協同優化

 添加微量活性元素：

鉍（Bi）：在SAC0307中添加1.4%Bi（如Sn57.6Bi1.4Ag），可將熔點降至139℃，同時Bi與Sn形成共晶相，提升液態焊料流動性，潤濕性評級從3級提升至2級（參考摘要9）。

鎳（Ni）：添加0.05%Ni（如SnCu0.7Ni0.05），Ni作為表面活性元素可降低焊料/焊盤界面張力，鋪展面積提升15%（參考摘要2）。

碳納米管增強相：

采用鍍鎳碳納米管（鍍層厚度5-10nm），通過機械混合或超聲分散均勻分布于焊膏中。碳納米管可與熔融焊料形成冶金結合，抑制Cu?Sn?金屬間化合物（IMC）晶粒粗化，同時提升焊料鋪展能力（潤濕性測試中鋪展直徑從3.2mm增至4.1mm，參考摘要3）。

 2. 助焊劑體系強化

 高活性配方設計：

活性劑：采用“有機酸+胺類”復合體系（如谷氨酸+三乙醇胺），酸值控制在20-25mgKOH/g，確保焊盤氧化層高效去除。

溶劑：選用二乙二醇丁醚（沸點171℃）與丙二醇甲醚（沸點120℃）復配，平衡揮發性與潤濕性，減少焊接飛濺（參考摘要6）。

抗氧化涂層：

焊粉表面包覆納米Al?O?薄膜（厚度5nm），配合助焊劑中添加0.5%抗壞血酸，可使焊粉氧化增重率從0.3%/月降至0.05%/月，顯著提升焊接時的界面活性（參考摘要1）。

 3. 焊接工藝參數優化

 回流曲線定制：

預熱段（100-150℃）：升溫速率控制在1-2℃/s，充分激活助焊劑活性。

峰值溫度：比合金液相線高20-30℃（如SAC0307液相線217℃，峰值設為240-250℃），駐留時間60-80秒，確保焊料充分潤濕（參考摘要7）。

氮氣保護焊接：

回流爐內通入99.99%高純氮氣（氧含量＜50ppm），可使低銀焊膏潤濕性評級從2級提升至1級，焊點空洞率從12%降至5%以下（參考摘要9）。

 焊點強度測試方案（核心指標：剪切強度、跌落可靠性、熱循環壽命）；

 1. 基礎力學性能測試

 剪切強度測試：

采用微焊點剪切測試儀（如DAGE 4000），對BGA焊點（直徑0.4mm）施加100-200N的剪切力，記錄斷裂載荷與位移曲線。

低銀錫膏（SAC0307）剪切強度約為35-40MPa，添加0.1%碳納米管后可提升至45-50MPa（參考摘要3）。

拉力測試：

通過推拉力計（如Shimpo FGV-50XY）對QFP引腳（引腳寬度0.3mm）進行垂直拉力測試，合格標準為拉力≥5N（參考摘要7）。

 2. 可靠性壽命評估

 跌落與振動試驗：

跌落測試：按JEDEC JESD22-B111標準，PCB板從1.5m高度自由跌落至水泥地面，記錄焊點斷裂面積與電阻變化。

低銀錫膏焊點在500次跌落循環后斷裂面積＜30%為合格（參考摘要1）。

振動測試：采用正弦掃頻振動（5-2000Hz，加速度10g），監測焊點電阻變化，失效判定標準為電阻突變＞10%（參考摘要1）。

熱循環試驗：

按IPC-9701標準進行-40℃至125℃冷熱循環（周期30分鐘），每500次循環后檢測IMC層厚度（要求≤3μm）與焊點裂紋擴展情況。

低銀錫膏添加Ni后，熱循環壽命可從800次提升至1200次（參考摘要2）。

 3. 微觀結構分析

 IMC層表征：

采用掃描電鏡（SEM）觀察焊點界面IMC層形貌，低銀錫膏的Cu?Sn?層厚度應控制在2-3μm（Ag?Sn相面積占比＜5%），避免脆性相導致裂紋（參考摘要3）。

斷口分析：

對失效焊點進行拉斷/剪斷試驗后，通過SEM+EDS分析斷口成分，若發現大量Ag?Sn或Cu?Sn?脆性相聚集，需調整合金成分（如降低Ag含量或添加Bi）（參考摘要9）。

技術組合，低銀無鉛錫膏的潤濕性可達到與高銀錫膏相當?shù)乃?，焊點強度提升20%-30%，同時成本降低30%-40%，滿足消費電子、LED照明

等領域的可靠性要求。實際應用中需根據產品場景（如是否高溫服役）選擇適配的改進方案。
