關于有鉛回流焊工藝的全面講解，結合材料特性、工藝參數與實際應用，對比無鉛工藝突出其技術特點與操作要點：

有鉛回流焊概述；

 1. 定義與應用場景

 工藝定義：

通過加熱使Sn-Pb（錫鉛）合金焊料熔化，將電子元件與PCB焊盤連接的焊接工藝，因焊料含鉛，需嚴格控制環保與安全風險。

典型應用：

軍工/航天領域：高可靠性需求（如焊點抗振動、耐高溫沖擊）；

維修場景：舊設備（如2010年前生產的主板）適配、低溫焊接（熔點低于無鉛焊料）；

特殊器件：含鉛引腳元件（如部分功率二極管）、熱敏元件（需低溫焊接）。

2. 與無鉛回流焊的核心區別

對比項 有鉛回流焊 無鉛回流焊

焊料成分 Sn-Pb共晶合金（如63Sn37Pb，熔點183℃） Sn-Ag-Cu（SAC305，熔點217℃）等無鉛合金

峰值溫度 190-230℃（取決于合金比例） 230-245℃

環保要求 需符合RoHS豁免條款（如軍工、醫療設備） 強制無鉛（RoHS合規）

焊接性能 潤濕性更好、焊點光澤度高、成本更低 潤濕性略差、需更高溫度，可靠性等效

 有鉛焊料與助焊膏選型

 1. 焊料合金類型

 共晶合金（63Sn37Pb）：

熔點：183℃，流動性最佳，適用于精密元件（如0201封裝、0.5mm pitch QFP）；

缺點：含鉛量高（37%），需嚴格防護。

近共晶合金（如60Sn40Pb）：

熔點：188℃，強度更高，適用于功率器件（如IGBT模塊）；

應用：汽車電子電源模塊、工業控制板。

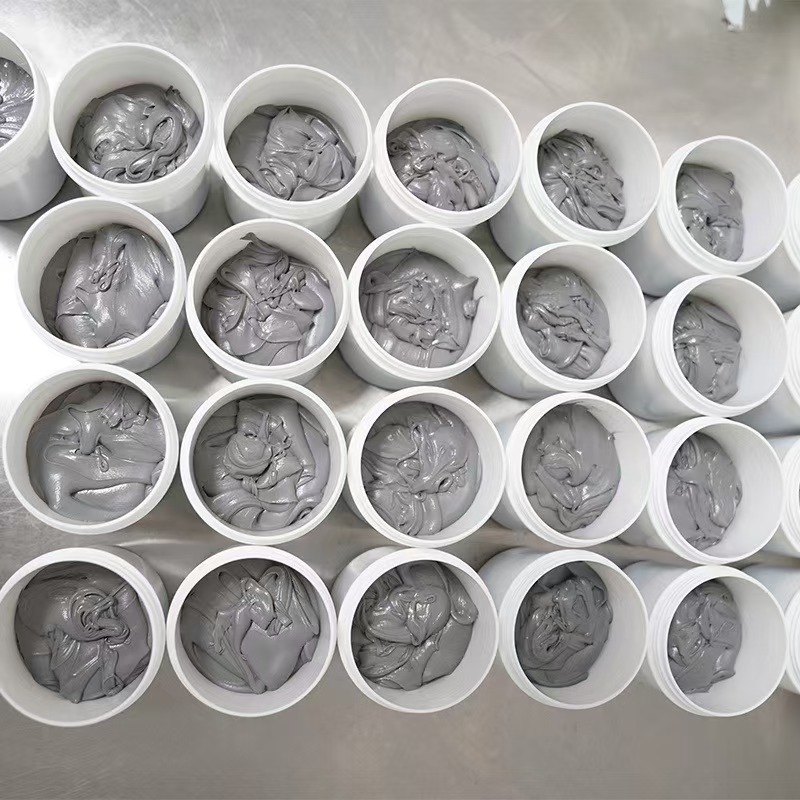

2. 助焊膏選擇要點

活性等級：

優先選擇RMA級（中等活性），如Alpha OM-100，兼顧潤濕性與殘留腐蝕性；

避免高活性（RA級），防止PCB焊盤腐蝕（鉛焊點長期暴露易發生電化學遷移）。

錫粉粒徑：細間距元件（0.4mm BGA）選用Type 4/5（粒徑20-38μm），常規元件可用Type 3（25-45μm）。

 有鉛回流焊溫度曲線詳解

 1. 四階段曲線設置（以63Sn37Pb為例）

 有鉛回流焊溫度曲線示意圖

（注：實際曲線需根據設備類型、PCB層數、元件密度調整）

 預熱階段：

溫度范圍：60-150℃，升溫速率≤2.5℃/s；

目標：揮發助焊膏溶劑（如乙醇、松油醇），避免飛濺；激活助焊劑去除焊盤氧化層。

保溫階段：

溫度范圍：150-170℃，維持60-90秒；

目標：使助焊劑充分活化（如松香類助焊劑在160℃左右達到最佳活性），均勻加熱PCB與元件。

回流階段：

峰值溫度：190-210℃（超過熔點10-25℃），維持40-60秒；

關鍵控制：

溫度超過220℃易導致鉛氧化（形成黑色PbO），焊點變脆；

回流時間不足會導致焊料未完全熔化，形成“假焊”。

冷卻階段：

降溫速率：1-3℃/s，自然風冷或強制風冷；

目標：焊點快速凝固，形成光亮、無裂紋的合金層（鉛錫合金共晶組織細密，抗沖擊性優于無鉛）。

 2. 特殊場景調整

 多層PCB（≥8層）：

預熱時間延長至120秒，避免內層溫差過大導致PCB變形。

大尺寸元件（如散熱器）：

回流峰值溫度可提高至215℃，并延長保溫階段至120秒，確保熱傳導充分。

 有鉛回流焊操作全流程與注意事項

 1. 前處理工藝

 PCB與元件檢查：

焊盤表面需無氧化（可通過可焊性測試，浸潤時間＜2秒）；

元件引腳若有氧化，需先用含鉛助焊劑（如松香型） 擦拭。

鋼網與印刷參數：

鋼網厚度比無鉛工藝可減少10-20%（如0.5mm BGA用0.12mm厚度鋼網），避免錫膏量過多導致橋連；

刮刀速度控制在30-50mm/s，壓力8-15N/25mm，防止錫膏飛濺（鉛錫合金流動性更強）。

 2. 回流焊過程控制

 設備維護：

每周用硝酸銨溶液（5%濃度）清洗爐膛，去除鉛氧化物沉積；

熱電偶校準頻率≥1次/月，確保溫度精度±5℃（鉛焊點對溫度敏感）。

氮?dú)獗Ｗo(hù)：

高可靠性場景（如航天電路板）建議氧含量＜100ppm，可減少鉛氧化，提升焊點光亮度；

常規場景可空氣回流，但需增加助焊劑活性（如選擇含鹵化物助焊膏，Cl含量≤0.5%）。

 3. 后處理與檢測

 清潔要求：

有鉛焊劑殘留含鉛離子，必須100%清洗（可用SMT專用水基清洗劑，溫度50-60℃，壓力0.2MPa）；

清洗后需檢測表面絕緣電阻（SIR）＞10^12Ω，防止鉛離子遷移導致短路。

焊點檢測標準：

目視檢查：焊點呈光亮銀色，無黑色氧化斑、無錫珠；

 X-Ray檢測：BGA焊點空洞率≤5%（鉛錫合金流動性好，空洞率通常低于無鉛）；

可靠性測試：通過-40℃~125℃冷熱沖擊500次，焊點無開裂。

 安全防護與環保合規

 1. 操作人員防護

 個人防護裝備（PPE）：

佩戴防鉛塵口罩（N95級）、丁腈手套（雙層）、防飛濺護目鏡；

操作后需用專用鉛去污洗手液（含EDTA成分）徹底清洗，禁止在車間飲食。

健康監測：

 每季度檢測血鉛濃度（安全閾值＜50μg/dL），超標需立即調離崗位。

 2. 環保處理要求

 廢棄物管理：

廢棄焊膏、清洗廢液需歸類為“含鉛危險廢物”（HW31），交由有資質單位處理；

回流焊廢氣需通過活性炭吸附裝置處理，鉛塵排放濃度≤0.5mg/m3（參照GB 16297-1996）。

合規認證：

產品若出口至歐盟，需符合RoHS豁免條款（如醫療設備、軍工產品需提供豁免聲明）；

國內生產需遵守《重金屬污染綜合防治“十二五”規劃》，鉛排放總量控制。

 常見缺陷與解決方案

 缺陷類型 可能原因 解決方案

焊點發黑 回流溫度＞220℃，鉛氧化成PbO 降低峰值溫度至210℃，增加氮?dú)獗Ｗo(hù)

橋連 錫膏量過多、回流溫度過高 減薄鋼網厚度（如0.1mm→0.08mm），降低回流峰值

假焊（虛焊） 助焊劑活性不足、預熱時間短 更換高活性助焊膏（如RA級），延長預熱至90秒

焊點粗糙 冷卻速率過快（＞4℃/s） 降低冷卻風扇轉速，控制降溫速率≤3℃/s

鉛珠飛濺 預熱階段升溫過快（＞3℃/s） 調整升溫速率至2℃/s，增加預熱時長

 有鉛回流焊的未來趨勢與替代方案

 應用收縮：

受環保法規限制，消費電子領域已全面轉向無鉛，但軍工、醫療植入設備（如心臟起搏器）因可靠性需求仍保留有鉛工藝。

替代技術探索：

低溫?zé)o鉛焊料（如Sn-Bi-Ag，熔點138℃）逐步應用于熱敏元件，但潤濕性與抗疲勞性仍需提升；

導電膠焊接：適用于微間距元件（＜0.1mm），但成本較高，暫未大規模替代。

有鉛回流焊憑借低熔點、高潤濕性的優勢，在特定高可靠性場景中仍不可替代，但其環保與安全風險要求嚴格管控。

操作核心在于精準控制溫度曲線（避免鉛氧化）、全

流程鉛污染防護、合規處理廢棄物。對于廣東地區電子制造企業，若涉及有鉛工藝，需特別注意《廣東省重金屬污染防治行動計劃》，并優先選擇具備鉛處理資質的供應商（如深圳優特爾等老牌廠商），確保工藝穩定性與環保合規性。
