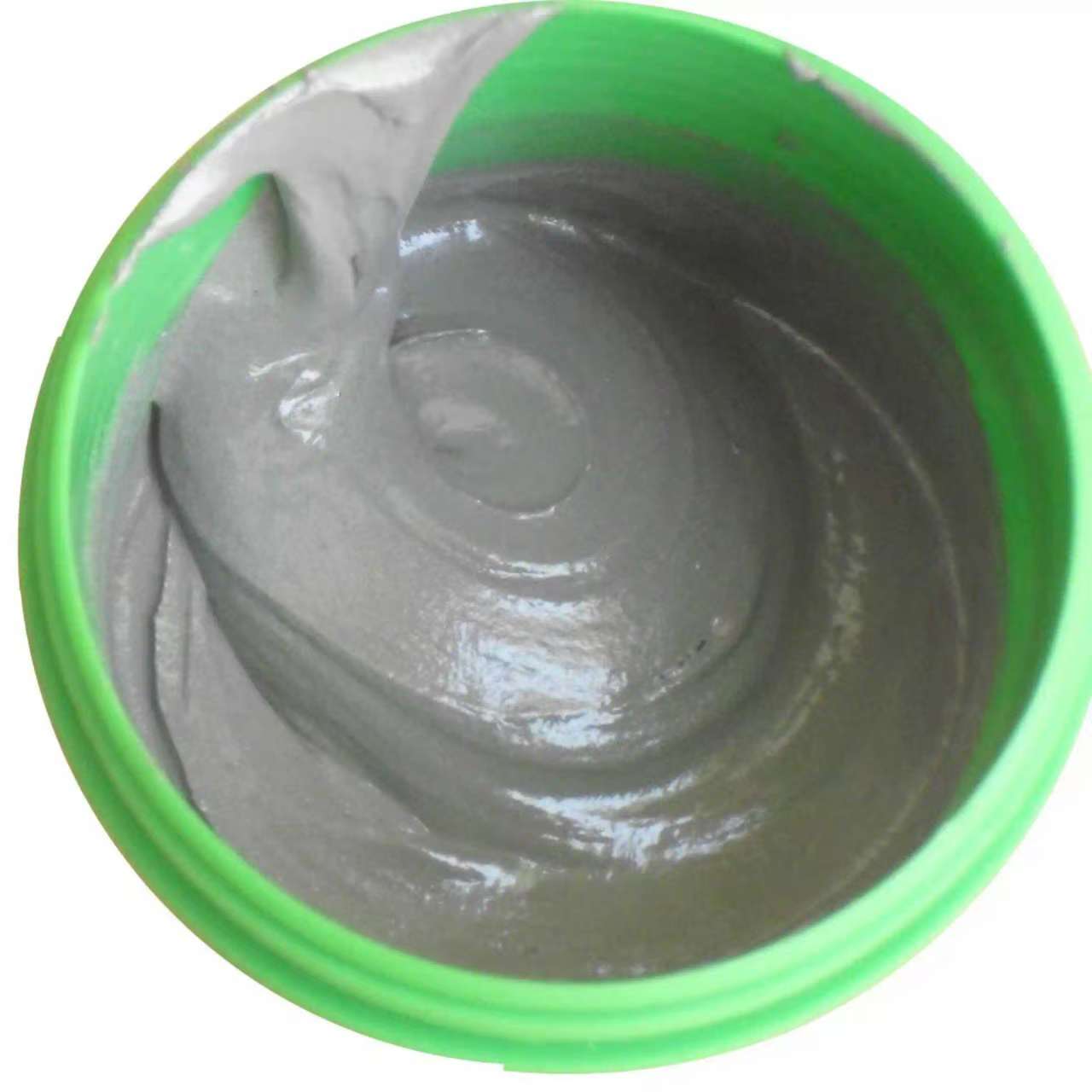

在無(wú)鉛錫膏中潤(rùn)濕性的優(yōu)劣主要由合金體系和助焊劑配方共同決定具體分析及優(yōu)化方向：

合金體系對(duì)潤(rùn)濕性的影響：SAC合金優(yōu)于其他體系

 1. SAC合金（Sn-Ag-Cu）——潤(rùn)濕性的行業(yè)基準(zhǔn)

典型代表：SAC305（Sn96.5Ag3Cu0.5）、SAC307（Sn99Ag0.3Cu0.7）。

優(yōu)勢(shì)原理：銀（Ag）和銅（Cu）的加入能降低錫（Sn）的表面張力，改善熔融狀態(tài)下的流動(dòng)性。

例，SAC305的熔融溫度為217℃，液態(tài)時(shí)可快速鋪展在焊盤(pán)表面，潤(rùn)濕性顯著優(yōu)于純Sn基合金。

數(shù)據(jù)支撐：在相同助焊劑條件下，SAC305的潤(rùn)濕角（≤20°）比Sn-Cu合金（潤(rùn)濕角≥30°）小30%以上，更易形成飽滿焊點(diǎn)。

2. Sn-Cu（SC）合金——潤(rùn)濕性較差，需助焊劑補(bǔ)償

不足：純Sn-Cu合金（如SnCu0.7）因不含Ag，表面張力高，熔融時(shí)易氧化，潤(rùn)濕性明顯低于SAC合金，尤其在細(xì)間距（0.3mm以下）焊接中易出現(xiàn)橋接或焊料不鋪展問(wèn)題。

改進(jìn)方案：通過(guò)添加高活性助焊劑（如含DL-蘋(píng)果酸的有機(jī)酸體系）可提升潤(rùn)濕性，但仍不及SAC合金的天然優(yōu)勢(shì)。

3. Sn-Bi合金——低溫潤(rùn)濕性好，但脆性限制應(yīng)用

 特點(diǎn)：Sn42Bi58熔點(diǎn)僅138℃，液態(tài)流動(dòng)性強(qiáng)，適合熱敏元件焊接，但因Bi的脆性，焊點(diǎn)在振動(dòng)環(huán)境下易開(kāi)裂，潤(rùn)濕性優(yōu)勢(shì)僅適用于特定場(chǎng)景（如低溫返修）。

 助焊劑配方：潤(rùn)濕性的“調(diào)節(jié)劑”

 助焊劑通過(guò)去除氧化膜、降低界面張力來(lái)提升潤(rùn)濕性，關(guān)鍵成分包括：

 1. 有機(jī)酸活性劑：

作用：DL-蘋(píng)果酸與單異丙醇胺復(fù)配，可在180-220℃回流階段快速分解，去除焊盤(pán)和錫粉表面的氧化層（如SnO?），為錫膏鋪展創(chuàng)造條件。

案例：某品牌助焊劑通過(guò)優(yōu)化活性劑比例，將SAC307的潤(rùn)濕時(shí)間從1.5秒縮短至0.8秒，提升焊接效率。

2. 松香樹(shù)脂體系：

選擇：聚合松香與氫化松香復(fù)配，既能在常溫下保持錫膏穩(wěn)定性，又能在高溫下釋放活性基團(tuán)，增強(qiáng)潤(rùn)濕性。

例，氫化松香的雙鍵結(jié)構(gòu)可降低熔融粘度，使錫膏更易鋪展。

3. 觸變劑與溶劑：

 觸變劑（如改性氫化蓖麻油）可控制錫膏印刷時(shí)的粘度，避免坍塌，確保細(xì)間距下的潤(rùn)濕性均勻；

復(fù)合溶劑（如二甘醇單丁醚）可延長(zhǎng)活性窗口，防止助焊劑提前揮發(fā)，避免因“活性不足”導(dǎo)致的潤(rùn)濕性下降。

 應(yīng)用場(chǎng)景中的潤(rùn)濕性優(yōu)化策略

 1. 消費(fèi)電子（高密度封裝）：

首選：SAC307+高觸變助焊劑（含超細(xì)錫粉，粒徑D50≤15μm），既保證潤(rùn)濕性，又降低成本（較SAC305成本低15%-20%）。

工藝要點(diǎn)：回流峰值溫度控制在230-240℃，利用助焊劑的高溫活性補(bǔ)償SAC307的潤(rùn)濕性（略低于SAC305）。

2. 汽車電子（高可靠性需求）：

 首選：SAC305+高活性助焊劑，其天然優(yōu)異的潤(rùn)濕性可確保復(fù)雜焊點(diǎn)（如功率器件引腳）的焊接強(qiáng)度，剪切強(qiáng)度≥35MPa，同時(shí)通過(guò)1000小時(shí)冷熱循環(huán)測(cè)試。

3. Sn-Cu合金的補(bǔ)救方案：

若因成本限制選用Sn-Cu，需搭配含氟化物活性劑（如氟化胺）或納米級(jí)助焊劑（如添加Al?O?納米顆粒），通過(guò)物理-化學(xué)雙重作用改善潤(rùn)濕性，但需注意環(huán)保合規(guī)性（氟化物可能違反無(wú)鹵標(biāo)準(zhǔn)）。

 潤(rùn)濕性最優(yōu)的組合推薦

 綜合性能最優(yōu)：SAC305合金+含復(fù)合有機(jī)酸的助焊劑，適用于汽車電子、工業(yè)控制等高可靠性場(chǎng)景，潤(rùn)濕性和機(jī)械強(qiáng)度兼具。

成本與性能平衡：SAC307合金+高觸變助焊劑，適合消費(fèi)電子，通過(guò)優(yōu)化助焊劑彌補(bǔ)SAC307潤(rùn)濕性略遜于SAC305的不足，同時(shí)降低銀成本。

低成本場(chǎng)景妥協(xié)方案：Sn-Cu合金+高活性助焊劑（如含蘋(píng)果酸+松香復(fù)配體系），但需通過(guò)工藝調(diào)試（如提高回流溫度至250℃）提升潤(rùn)濕性，且僅適用于可靠性要求中等的產(chǎn)品。

關(guān)注新型納米增強(qiáng)合金（如含鍍鎳碳納米管的SAC30

7）或生物基助焊劑，其界面活性可再提升10%-15%，同時(shí)滿足環(huán)保趨勢(shì)。
