通過低溫錫膏減少PCB熱損傷的核心在于降低焊接峰值溫度、優化工藝參數、強化材料與設計協同。

材料、工藝、設計三個維度解析關鍵技術：

材料體系革新：從基礎合金到復合增強

 1. 低熔點合金的基礎選擇

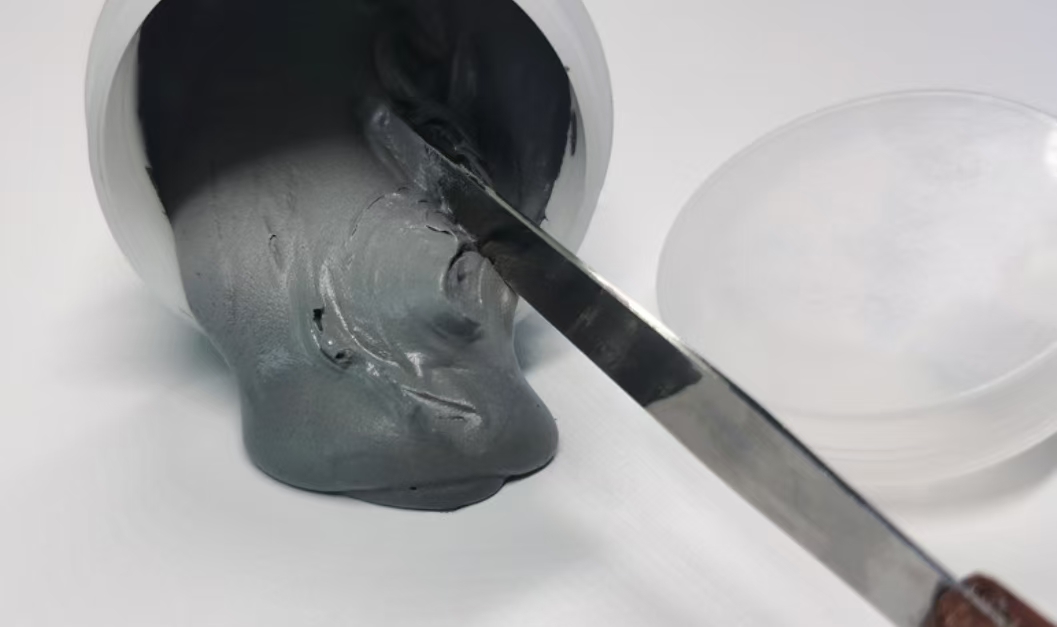

 低溫錫膏以Sn-Bi合金為核心（如Sn42Bi58共晶合金，熔點138℃），相比傳統Sn-Ag-Cu（熔點217℃），焊接峰值溫度可降至150-180℃ 。

這種溫度差直接減少PCB基材（如FR-4）的熱膨脹系數失配，使基板翹曲率降低50%以上 。

通過添加Ag、In、Cu等微量元素（如Sn-35Bi-2Ag），可在保持低熔點的同時提升焊點延伸率至5-8%，抗沖擊性能提升30% 。

 2. 復合增強技術突破脆性瓶頸

 納米材料增強：在SnBi合金中添加0.01-0.5wt%鍍銅或鍍銀碳納米管，通過界面潤濕性優化（如生成Cu?Sn?金屬間化合物），使焊點韌性提升40%，空洞率從15%降至5%以下。

環氧錫膏復合體系：將環氧樹脂與SnBi合金結合，焊接后樹脂固化形成“合金-樹脂”復合焊點，剪切強度較純SnBi合金提高20-40%，有效緩解熱脹冷縮應力 。

工藝參數精準控制：溫度曲線與環境優化

 1. 回流焊接溫度曲線精細化設置

 預熱階段：升溫速率控制在1-2℃/s，避免助焊劑溶劑劇烈揮發導致錫球飛濺，同時使PCB均勻受熱（如110-138℃保溫90-150秒）。

回流階段：峰值溫度嚴格控制在150-170℃（比合金熔點高10-30℃），保持50-80秒，確保焊料充分潤濕但不過熱。例如，Sn42Bi58錫膏在170-180℃下可實現最佳焊點形態。

冷卻階段：降溫速率控制在3-5℃/s，避免焊點因快速冷卻產生微裂紋。聯想聯寶工廠通過此參數優化，使芯片翹曲率降低50%。

 2. 氮氣保護與氣氛調控

 在回流爐中通入氮氣（氧含量≤5000ppm），可實現三重效果：

 抑制氧化：減少焊盤和錫膏表面氧化物生成，潤濕時間縮短30%。

降低表面張力：使錫膏鋪展性提升20%，焊點飽滿度提高。

減少空洞：氮氣環境下焊點空洞率從15%降至8%以下，尤其適用于BGA等復雜封裝。

 3. 助焊劑活性與殘留平衡

 低活化能助焊劑：采用含咪唑類活性劑的配方，在130℃即可活化，去除金屬表面氧化層，同時減少高溫下的殘留物腐蝕風險。

納米改性助焊劑：添加石墨烯氧化物或納米銀線，使?jié)櫇袼俣忍嵘?0%，并通過吸附作用減少助焊劑殘留量，避免PCB絕緣性能下降。

PCB設計協同：從焊盤到散熱結構

 1. 焊盤與焊點結構優化

 焊盤面積增加20%：擴大焊接接觸面積，降低單位面積熱應力。

例如，對于0402元件，焊盤寬度從0.3mm增至0.36mm，焊點抗剪強度提升15%。

階梯式焊盤設計：在PCB表面處理（如OSP）與元件引腳（如Ni/Au）之間設置過渡層（如Cu-Sn合金），緩解界面應力集中。

 2. 散熱路徑與布局規劃

 銅箔散熱網絡：在PCB底層設計大面積銅箔（如≥1oz），并通過過孔陣列連接至頂層，將焊接區域熱量快速導出。

實測表明，銅箔面積增加50%可使焊點溫度降低12℃。

元件布局優化：將熱敏元件（如LED）與熱源（如處理器）間隔≥5mm，并采用交錯排列減少局部熱點。

 元件引腳鍍層：建議采用Sn-Ag-Cu或Sn-Bi鍍層，避免純錫鍍層在低溫焊接時出現“錫瘟”（β-Sn向α-Sn相變）。

 工藝驗證與長期可靠性保障；

 1. 實時監控與反饋機制

 紅外測溫系統：在回流爐內設置多通道紅外傳感器，實時監測PCB表面溫度分布，偏差超過±3℃時自動調整加熱區功率。

AI工藝優化：通過機器學習分析歷史焊接數據，預測最佳溫度曲線。

例如，聯寶工廠采用此技術后，焊點缺陷率從0.8%降至0.3%。

 2. 長期可靠性測試

 熱循環測試：在-40℃至125℃區間進行1000次循環，要求焊點裂紋擴展速率≤5μm/循環。

濕度-溫度偏壓測試：在85℃/85%RH環境下施加50V偏壓，持續1000小時，表面絕緣電阻需≥10?Ω 。

 3. 失效分析與改進

 X射線斷層掃描：檢測焊點內部空洞和裂紋，如某汽車電子案例中，通過調整氮氣流量，使BGA焊點空洞率從12%降至3%。

應力仿真建模：使用ANSYS等工具模擬焊接過程中的熱應力分布，優化PCB層壓結構（如增加玻纖布層數）以降低應變能。

典型應用與數據驗證；

 1. 消費電子：聯想小新Pro13筆記本采用低溫錫膏焊接CPU，峰值溫度從240℃降至170℃，主板熱變形量減少40%，但需注意黑膠填充與焊點應力的平衡 。

2. 汽車電子：某新能源汽車電池管理系統（BMS）使用Sn-Bi-Ag錫膏，焊接溫度降低35%，焊點抗振動性能提升2倍，通過AEC-Q200認證 。

3. 5G基站：華為某基站模塊采用Sn-Bi-In錫膏焊接SiC器件，焊點熱阻降低25%，長期工作溫度下的失效率低于0.01ppm。

低溫錫膏減少PCB熱損傷的核心邏輯是材料-工藝-設計的三維協同：

材料端：通過合金改性與復合增強提升焊點韌性，降低熱膨脹系數差異。

工藝端：精準控制溫度曲線與環境氣氛，減少氧化與應力集中。

設計端：優化焊盤、散熱路徑與材料兼容性，從源頭降低熱損傷風險。

隨著3D封裝和Chiplet技術的普及，低溫錫膏需進一步突破超細間距（≤50μm）焊接和異質材料兼容性難題，同時通過數字化工藝系統實現全流程閉環控制，最終支

撐電子制造向“零缺陷、零碳排”演進。
