低溫錫膏技術的發展歷程可分為技術探索、標準化推動、規?；瘧谩⒉牧细镄滤膫€關鍵階段，演進與電子工業的無鉛化需求、環保政策升級及精密制造技術突破深度綁定：

技術探索階段（20世紀90年代-2000年代初）：無鉛化浪潮催生低溫焊料

 1. 環保驅動的材料替代

20世紀90年代，歐盟RoHS指令（2003年生效）強制限制電子設備中鉛的使用，傳統Sn-Pb焊料（熔點183℃）面臨淘汰。

研究人員轉向開發無鉛低溫焊料，Sn-Bi合金因其共晶熔點僅138℃、接近Sn-Pb的焊接特性，成為早期探索的核心方向 。

1990年代，Sn-Bi二元合金的基礎研究初步完成，但因脆性問題（延伸率僅1-3%）未大規模商用。

2. 工藝適配性驗證

2000年代初，隨著表面貼裝技術（SMT）普及，低溫焊接對熱敏元件（如LED、FPC）的保護優勢逐漸顯現。

企業開始測試Sn-Bi錫膏在LCD顯示屏、柔性電路板等場景的應用，但受限于工藝穩定性，僅在特定領域小規模試用 。

 標準化與初步應用階段（2006-2015年）：低溫焊料進入產業化軌道

 1. 國際標準體系建立

2006年，國際電子工業聯接協會（IPC）、日本工業標準（JIS）等發布標準，將Sn-Bi焊料納入無鉛焊料體系，明確其成分、性能及測試方法 。

這標志著低溫錫膏技術從實驗室走向產業化。

典型產品如Alpha OM-520、Koki SN-138等商業化低溫錫膏問世，焊接峰值溫度降至150-180℃，適配消費電子的精細化組裝需求 。

2. 消費電子領域的規模化落地

2010年代初，Sn-Bi錫膏在手機、平板電腦的FPC連接、LED芯片封裝等場景中快速普及。

例如，蘋果、三星等企業采用低溫焊接解決攝像頭模組、電池連接器的熱應力問題，良率提升至99%以上 。

3. 行業聯盟的技術推動

2015年，國際電子生產商聯盟（iNEMI）啟動基于Sn-Bi的低溫焊接可靠性研究項目，制定測試標準并推動產業鏈協同優化。

此舉加速了低溫錫膏在汽車電子、醫療設備等中高端領域的應用探索 。

 技術成熟與材料革新階段（2016-2020年）：合金優化與工藝突破

 1. 合金體系的性能改良

脆性問題的突破：通過添加Ag（如Sn-35Bi-2Ag）、In（如Sn-Bi-In）等元素，焊點延伸率提升至5-8%，抗沖擊性能顯著改善 。

低Bi含量合金開發：Sn-Bi-Cu三元合金（如Sn-42Bi-0.5Cu）平衡熔點（140℃）與韌性，降低對稀缺金屬Bi的依賴，成本下降15%。

2. 助焊劑與工藝升級

納米技術應用：添加石墨烯氧化物、納米銀線的復合助焊劑，使焊點空洞率從15%降至5%以下，潤濕速度提升30% 。

設備兼容性優化：聯想聯寶科技等企業通過改造回流爐氮氣保護系統（氧含量≤50ppm），實現高溫/低溫錫膏產線兼容，改造成本降低60% 。

3. 新能源與汽車電子的拓展

2017年，聯想聯寶率先部署低溫錫膏產線，用于輕薄本主板焊接，芯片翹曲率降低50%，累計出貨超4500萬臺設備 。

Sn-Bi-Ag錫膏（如千住M705）因抗拉強度達30MPa，成為新能源汽車電池極耳焊接的首選方案 。

 應用擴展與未來趨勢（2020年至今）：多元化場景與綠色制造深化

 1. 新興領域的技術突破

第三代半導體封裝：Sn-Bi錫膏憑借低熱阻特性，解決SiC器件50μm焊盤的熱膨脹開裂問題，在5G基站、AI芯片中批量應用 。

光伏組件焊接：Sn-Zn錫膏在-40℃至85℃極端溫差下抗氧化能力提升50%，焊帶壽命延長至25年以上，推動光伏產業降本增效 。

2. 材料創新與專利布局

2024年，云南錫業推出水洗型Sn-Bi錫膏（專利CN119681491A），通過成膜包覆技術實現焊后溫水清洗，殘留物兼容性提升，適用于鋁基板焊接。

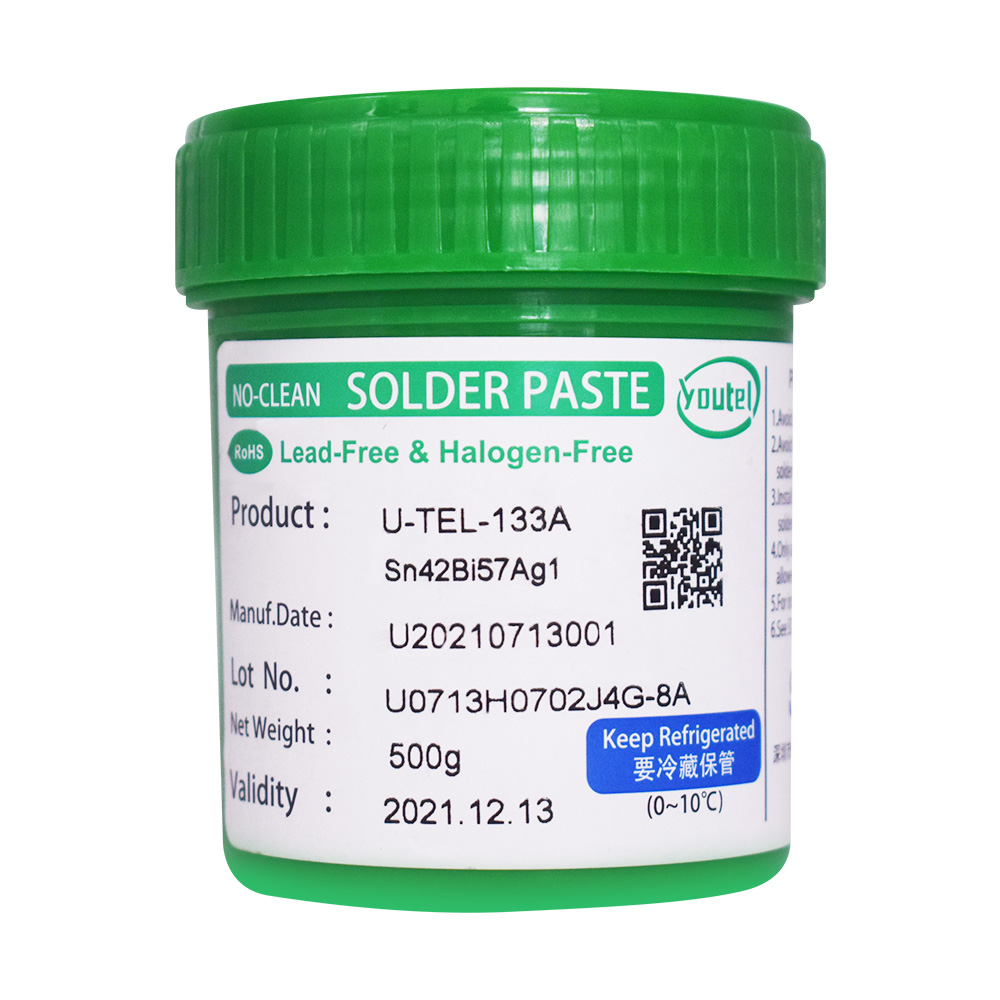

優特爾納米科技錫膏（粒徑3-15μm），支持70μm超細焊點，缺陷率低于3%，滿足車規級可靠性要求。

3. 低碳制造的規?；瘽B透

低溫焊接使回流焊能耗減少25-35%，聯想聯寶工廠年減排二氧化碳4000噸，相當于種植22萬棵樹。

iNEMI預測，到2027年低溫焊接市場份額將從1%增至20%以上，成為電子制造碳中和的核心技術之一 。

 技術演進的核心邏輯與挑戰；

 1. 材料性能的平衡藝術

低溫錫膏的發展始終圍繞熔點-強度-成本三角博弈：早期Sn-Bi以低熔點勝出但脆性突出，后續通過合金化（如添加In、Sb）和納米改性（如石墨烯、銀線）逐步優化綜合性能，但Bi的高成本（2024年價格約2.5萬美元/噸）仍限制其普及。

2. 工藝敏感性的突破路徑

針對低溫焊接對回流曲線、焊盤平整度的嚴苛要求，行業通過智能工藝控制系統（如AI預測最佳溫度曲線）和結構設計優化（如焊盤面積增加20%）提升良率。

例如，聯寶工廠通過點膠補強工藝，將焊點抗跌落沖擊性能提升至傳統工藝的3倍 。

3. 跨行業標準的協同缺失

盡管IPC、JIS等已制定低溫焊料標準，但汽車、航空航天等領域仍沿用高溫焊接規范，導致低溫錫膏在高端市場的認證周期長達2-3年。

未來需推動跨行業標準互認，加速技術滲透 。

低溫錫膏技術的發展是環保法規倒逼、材料科學進步、制造需求升級共同作用的結果：從20世紀90年代的實驗室探索，到2000年代的標準化商用，再到2020年代的多元化應用，其核心始終圍繞“更低溫度、更高可靠性、更綠色制造”展開。

隨著半導體封裝向3D集成、異質異構方向演進，低溫錫膏將在Chiple

t封裝、柔性電子、量子計算等前沿領域扮演關鍵角色，成為支撐電子工業向“零缺陷、零碳排”躍遷的基石技術。
