隨著現在電子產品尺寸不斷縮小集成化程度越來越高，現有的電路板所要求的尺寸越來越小，集成度越來越高，造成電路板PCB布線程度越來越密集，選用的QFN芯片也越來越多，使用的QFN 芯片體積小，重量輕，功耗少，再加上杰出的導電與散熱性能，這種QFN封裝的芯片越來越受到方案廠商和電子廠商工程師的青睞。QFN封裝芯片適合于對尺寸、重量和可靠性性能都有要求的高端客戶。

由于QFN芯片所使用的封裝跟傳統SOIC與TSOP封裝那樣具有引線，內部引腳與焊盤之間的導電電路線短，自感系數以及封裝體內布線電阻很低，所以它能提供卓越的電性能。以32引腳QFN與傳統的28引腳PLCC封裝相比較為例，面積（5mm×5mm）縮小了84%，厚度（0.9mm）降低了80%，重量（0.06g）減輕了95%，電子封裝寄生效應也提升了50%，所以非常適合應用在手機、數碼相機、PDA以及其他便攜小型電子設備的高密度印刷電路板上。

QFN錫膏爬錫問題介紹

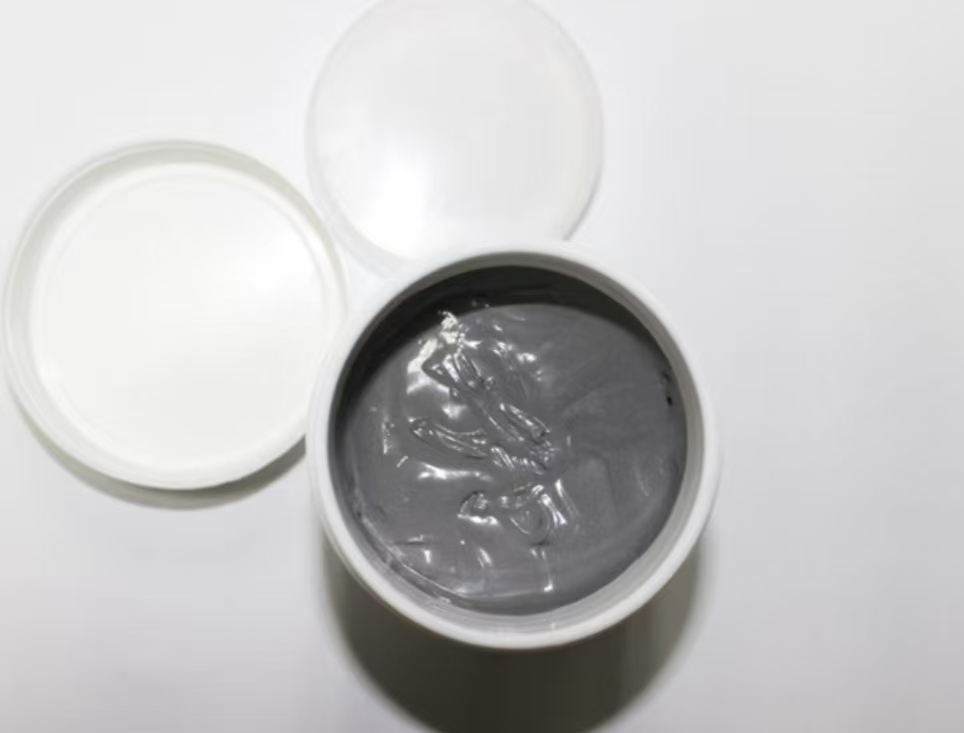

今天詳解一下優特爾錫膏廠家就為給大家推薦一款爬錫效果好的錫膏，無鉛高溫QFN爬錫可以達到80%甚至100%以上,如果鋼網尺寸能夠配合進行外擴印刷錫膏，基本上QFN爬錫高度可以達到100%，是一款非常不錯的QFN爬錫錫膏。

按照IPC-A-610的標準QFN側邊焊盤爬錫要求

1級為QFN焊盤底部填充錫潤濕明顯；

2級為側邊焊盤高度的25%；

3級標準為側邊焊盤高度的50%；

如果焊接過程中能爬到50%以上，是非常了不起的效果

QFN IC芯片爬錫不到頂如何改善爬錫效果不好，QFN錫膏爬錫不到位如何改善，關注優特爾錫膏廠家來愿

意為你提供改善方案
