關于無鉛錫膏在SMT（表面貼裝技術）工藝中的焊接性能與可靠性的深入研究分析，結合材料科學、工藝工程及行業實踐進行系統性闡述：

 焊接性能研究：核心指標與影響因素

 1. 合金體系與焊接能力

 無鉛錫膏的焊接性能主要由其焊料合金成分決定，主流為Sn-Ag-Cu（SAC）系（如SAC305、SAC0307等）：

 熔點與流動性：

SAC合金熔點通常在217–227°C（高于傳統Sn-Pb共晶合金的183°C），需更高回流溫度（峰值溫度240–260°C）。

流動性受錫粉粒徑（如0307錫膏粒徑更細，適用于精密焊接）、形狀及助焊劑活性調控。

粒徑越小（如Type 4/5級），印刷精度越高，但工藝窗口更窄。

潤濕性與鋪展性：

潤濕性直接影響焊點質量（飽滿度、虛焊率）。

助焊劑的活化體系（如有機酸復配）和焊接氛圍（氮氣保護可減少氧化）顯著改善潤濕性。

鋪展率測試（如丁二酸基活性劑優化配方鋪展率達84.3%）是評估焊接性能的關鍵指標。

機械強度：

SAC焊點的抗拉、抗剪強度高于Sn-Pb焊點，能抵御振動、沖擊等機械應力，適用于汽車電子、工業控制等高可靠性場景 。

但需注意：焊點強度與金屬間化合物（IMC）層厚度密切相關，過度生長（如SAC305焊點IMC層較厚）會導致脆性增加。

 2. 助焊劑配方與工藝適配性

 助焊劑是影響焊接性能的核心因素之一：

 活化與清潔能力：

無鉛焊接需高效活化劑去除銅/銀表面氧化層。優化配方（如丁二酸、己二酸復配活性劑）可提升助焊性能，減少焊后殘留腐蝕。

三乙醇胺添加量需精確控制（質量分?jǐn)?shù)1.0%最佳），過高會加劇殘留與腐蝕。

流變學特性：

觸變劑（如酰胺蠟類J630）增強錫膏觸變恢復能力，保障印刷時的抗坍塌性和回流時的流動性穩定性，避免橋連、錫珠缺陷 。

溶劑體系設計需兼顧揮發速率梯度，防止空洞形成。

兼容性與工藝窗口：

助焊劑需與PCB表面處理（ENIG、OSP等）、元件鍍層匹配，避免拒焊或不良反應。

免清洗型助焊劑殘留需滿足高絕緣性要求（表面絕緣電阻>1×101? Ω），適合精密電路。

 3. 工藝參數優化

 回流焊工藝參數直接決定焊接成?。?/p>

 溫度曲線設計：

預熱區（150–180°C）：激活助焊劑，去除水分/揮發物，控制升溫速率≤4°C/s防熱沖擊 。

活性區（180–217°C）：延長液態助焊時間，促進氧化膜清除（TAL≥60s減少空洞）。

回流區（峰值溫度≥熔點+20–40°C）：確保充分潤濕，峰值過高（>260°C）加速IMC粗化；精密焊點需控溫下限（如0307適配240–250°C）。

冷卻速率（1–4°C/s）：快速冷卻細化晶粒，提升抗疲勞性能 。

設備精度與環境控制：

回流爐溫控精度（±1°C）、氮氣保護（殘氧量低）減少氧化，真空焊接技術可將空洞率降至1%以下，滿足航空航天、醫療等高可靠性標準。

印刷環節的刮刀壓力、鋼網開口精度（±0.01mm）保障錫膏沉積一致性 。

 可靠性研究：失效機制、評估與提升策略

 1. 可靠性挑戰與失效模式

 無鉛焊點在服役中面臨多重失效風險：

 熱機械疲勞：

PCB（CTE約18 ppm/°C）與元件（如陶瓷CTE≈7 ppm/°C）熱膨脹系數（CTE）失配，在溫度循環（-40~125°C）下引發IMC層裂紋擴展。

焊點空洞進一步加速應力集中，降低疲勞壽命 。

例如，SAC305焊點在冷熱循環600小時后剪切強度降幅達31.4%，而新型SACBN07合金因抑制IMC生長（蠕蟲狀(Cu,Ni)?Sn?界面）降幅僅17.4%。

電遷移（EM）與腐蝕：

大電流密度下焊點原子定向遷移（陽極空洞/陰極IMC增厚），Ag、Cu元素加速遷移風險。

助焊劑殘留吸濕（尤其含鹵素時）導致電化學腐蝕，引發枝晶短路或絕緣下降。

RoHS合規的無鹵配方可規避鹵素相關腐蝕風險。

錫須生長：

錫鍍層表面應力驅動Sn晶須自發生長，可能橋接鄰近焊點短路。

含Pb合金可抑制錫須，但無鉛工藝需通過鍍層優化（如Ni阻擋層）、應力釋放設計緩解。

空洞與界面失效：

焊接時氣體截留形成空洞，降低有效承載面積與熱導率（空洞率每增10%，剪切強度降10–30%）。

汽車電子要求關鍵焊點空洞率<10%，醫療植入物甚至需≤3% 。

 2. 可靠性評估方法

 系統性驗證需多維度測試：

 加速壽命試驗（ALT）：

溫度循環（-40~125°C，1000次+）、濕熱（85°C/85% RH，1000小時）、振動沖擊模擬服役應力，結合X射線檢測空洞演變、金相切片分析IMC層變化 。

力學性能測試：

推力/拉力試驗量化焊點結合強度，跌落測試評估機械可靠性閾值 。

微觀結構表征：

SEM/EDS分析IMC成分與厚度（理想值0.5–3 μm）、空洞形態分布，原子探針研究電遷移路徑。

電性能監測：

表面絕緣電阻（SIR）測試助焊劑殘留腐蝕性，長期老化跟蹤接觸電阻穩定性。

 3. 可靠性提升策略

 材料創新：

合金優化：摻雜Bi、Ni、Sb等元素（如SACBN07、SACQ）細化晶粒、降低熔融粘度，抑制IMC生長速率，提升抗疲勞性。

高導熱合金（如Sn90Sb10）改善LED燈絲等熱敏感器件散熱可靠性。

助焊劑升級：納米增強技術（SiO?粒子<50nm）提升流動性與空洞抑制能力；松香基銨鹽復合活性劑降低殘留腐蝕性，通過-40~125°C循環1000次絕緣性仍達標（>1×101? Ω）。

工藝協同優化：

回流曲線精細化：延長液相線以上時間（TAL）預留氣體逃逸窗口，真空回流焊結合低空洞錫膏將空洞率壓至1%以下，滿足軍工/醫療標準。

印刷與貼片精度：SPI檢測閉環控制錫膏量偏差（≤10%），底部填充膠（Underfill）增強BGA焊點抗振性（提升5倍） 。

環境控制：氮氣保護減少氧化，優化冷卻速率細化晶粒結構 。

設計與制造融合：

基板與元件選型：高Tg（玻璃化轉變溫度）FR4板材耐受高溫焊接變形；ENIG鍍層比OSP/浸銀提供更穩定IMC界面 。

熱管理設計：均熱層、散熱路徑優化降低局部溫升梯度，緩解CTE應力。

智能監控：MES系統實時跟蹤工藝參數（吸嘴壓力、溫區波動），AI預測空洞風險并動態調整工藝窗口 。

行業實踐與標準；

 應用場景分級：

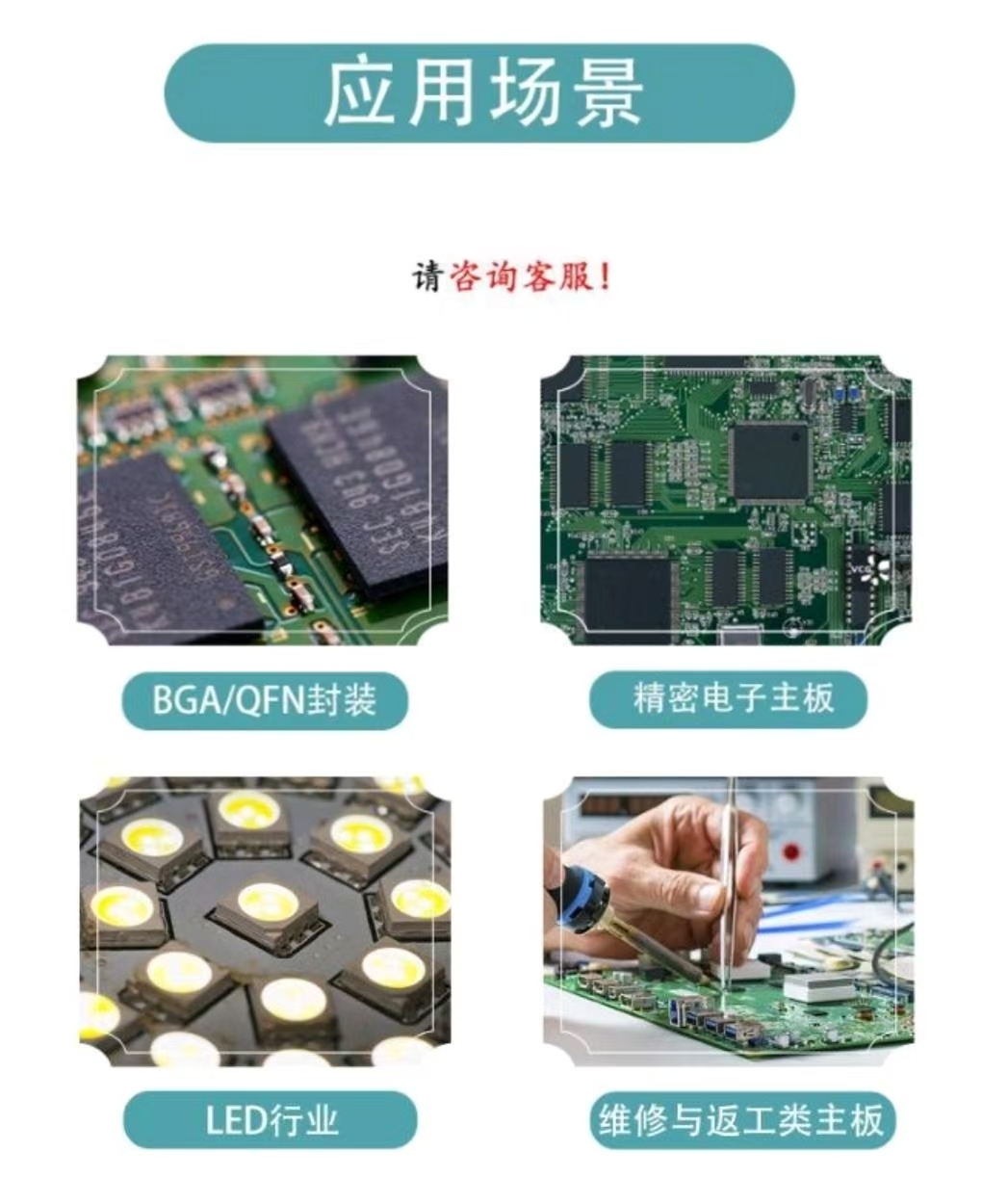

消費電子（手機/電腦）側重成本與工藝效率，汽車/工業控制（AEC-Q004）、醫療/航空（IPC Class 3/MIL-STD）要求極端可靠性，驅動低空洞錫膏、真空回流等技術普及 。

認證與規范：

IPC-7095D定義BGA空洞率閾值，IPC-A-610 Class 3標準要求航空航天焊點空洞≤5%；RoHS指令強制無鉛化，企業需通過第三方實驗室認證（如跌落、熱循環測試）保障長期可靠性 。

經濟性權衡：

低空洞錫膏成本高30–50%，但避免返工報廢隱性成本；氮氣/真空設備投入提升良率，適用于高端制造場景。

 總結與趨勢；

 無鉛錫膏在SMT中的焊接性能與可靠性是一個涉及材料-工藝-環境-設計的復雜系統工程：

 性能瓶頸突破依賴合金改性（多元摻雜、高熵合金探索）、助焊劑納米技術及工藝智能化閉環控制。

可靠性核心在于抑制IMC過度生長、消除空洞缺陷及緩解CTE應力，需從微觀機理研究到宏觀工藝協同的全鏈條創新。

未來方向聚焦：AI驅動的合金/工藝參數優化、無VOC綠色助焊體系、高溫高可靠復合焊料（如Sn-Cu-Ni耐受500°C），以滿足5G通信、新能源汽車、深空探測等下一代電子制造需求。

 企業需根據產品等級、失效風險場景及成本約束，選擇匹配的錫膏型號（如SAC305通用型、SAC0307精密型、高溫Bi基特種型），并通過嚴

格工藝驗證（SPI/AOI/AXI全檢、ALT測試）確保焊點在全生命周期內的穩健性。

隨著行業標準趨嚴與技術迭代，無鉛焊接正從“合規替代”轉向“性能主導”的可靠性工程范式升級。
