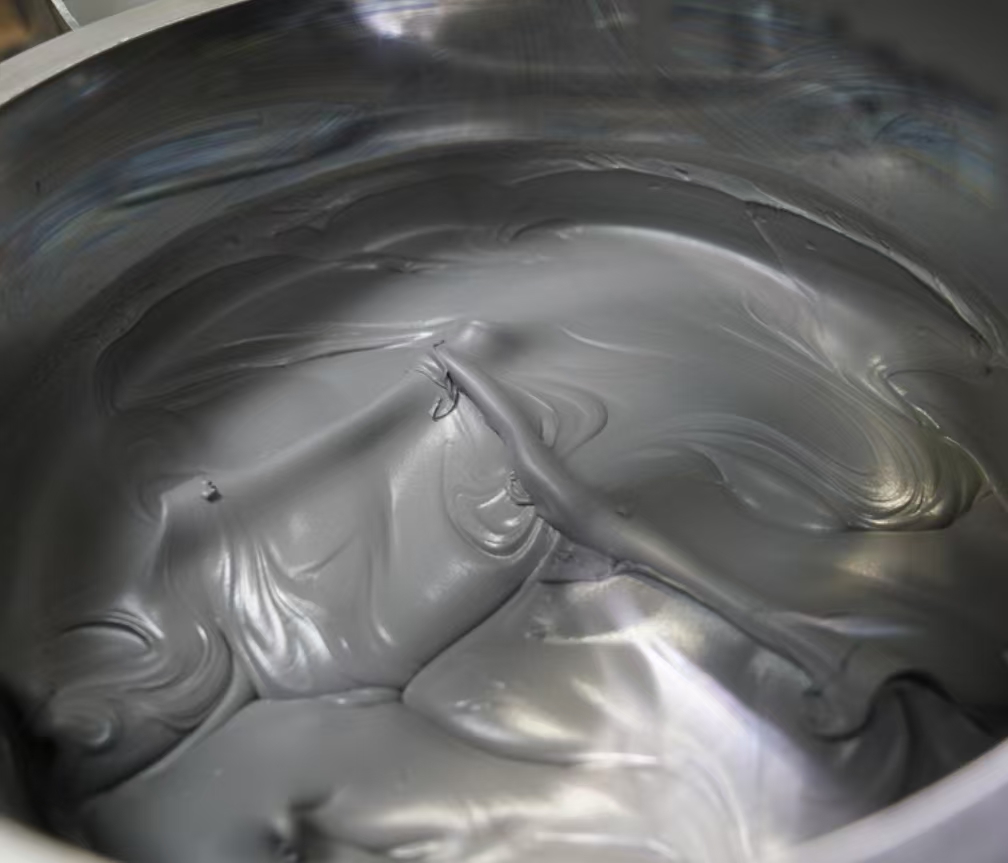

低溫錫膏核心應用與工藝技巧全解析

 低溫錫膏的材料特性與核心價值

 1. 成分與熔點界定

低溫錫膏通常指熔點低于130℃的無鉛焊料，主流合金體系包括：

 Sn-Bi系（如Sn-58Bi，熔點138℃，嚴格歸類為中低溫）；

Sn-Ag-In系（如Sn-42Ag-5In，熔點118℃）；

Sn-Bi-Cu系（添加微量Cu改善強度，熔點135-140℃）。

其核心作用體現(xiàn)在：

熱敏元件保護：避免高溫對OLED屏幕、MEMS傳感器、聚合物電容等耐溫≤120℃元件的損傷；

多層焊接工藝適配：作為二次回流焊的表層焊料，與底層高溫焊點（如Sn-Ag-Cu）形成溫度梯度，減少反復高溫對基板的影響；

柔性基板焊接：適配PI、PET等柔性材料，防止高溫導致的基材變形或絕緣層失效。

 2. 與中/高溫錫膏的性能對比

 指標: 低溫錫膏（Sn-Bi系）138℃以下 ，中溫錫膏（Sn-Bi-Ag）138—180℃ ，高溫錫膏（Sn-Ag-Cu）217℃以上 。

機械強度 較低（脆性較大） 中等 高

耐高溫性 ≤85℃（長期） ≤125℃（長期） ≤150℃（長期）

工藝兼容性 優(yōu)（熱敏元件友好） 中 差（需嚴格控溫）

 低溫錫膏的典型應用場景

 1. 消費電子與可穿戴設備

 柔性屏模組焊接：OLED屏幕的COF（Chip on Film）封裝中，低溫錫膏用于IC與柔性基板的連接，避免高溫導致像素衰減；

微型傳感器組裝：智能手表的心率傳感器、TWS耳機的MEMS麥克風，因元件尺寸<0.1mm且耐溫≤100℃，需低溫焊接；

電池極耳焊接：鋰聚合物電池極耳與FPC的焊接，使用Sn-Bi-In錫膏可降低熱應力對電池隔膜的損傷。

 2. 醫(yī)療與精密儀器

 植入式醫(yī)療設備：心臟起搏器、血糖傳感器的微型電路板，需滿足生物兼容性（無鉛無鹵）和低溫工藝，避免材料變性；

醫(yī)療影像設備：CT探測器陣列的Si-PIN二極管焊接，低溫錫膏可減少熱應力導致的探測效率衰減。

 3. 汽車電子與物聯(lián)網(wǎng)

 車載攝像頭模組：后視鏡攝像頭的紅外濾光片與PCB焊接，低溫工藝可防止鏡片脫膠；

 IoT傳感器節(jié)點：環(huán)境監(jiān)測傳感器（溫濕度、氣體）的低功耗元件，采用低溫錫膏焊接以保持傳感器精度。

 4. 二次回流焊與特殊工藝

 多層PCB分步焊接：先使用高溫錫膏焊接底層BGA元件（熔點217℃），再用低溫錫膏焊接表層01005元件（熔點138℃），避免底層焊點二次熔融；

陶瓷基板與金屬框架封裝：LTCC基板上焊接RF芯片時，低溫錫膏可防止陶瓷開裂（陶瓷耐溫≤150℃）。

 低溫錫膏應用核心技巧

 1. 回流焊參數(shù)精準控制

  峰值溫度設定：以Sn-58Bi為例，峰值溫度需控制在160-170℃（熔點以上20-30℃），超過180℃會導致Bi元素偏析，焊點變脆；

升溫速率優(yōu)化：預熱段（室溫→100℃）速率≤2℃/s，防止助焊劑爆沸；回流段（峰值溫度）停留時間控制在30-60秒，避免焊料氧化；

冷卻速率影響：快速冷卻（≥4℃/s）可細化焊點晶粒，提升強度；緩慢冷卻則可能導致Bi相粗化，建議采用氮氣環(huán)境減少氧化。

 2. 助焊劑匹配與工藝優(yōu)化

 助焊劑活性選擇：低溫錫膏的助焊劑需兼具低殘留與高活性，推薦使用ROL0級（免清洗）或ROL1級（中等活性），避免腐蝕元件；

 印刷參數(shù)調(diào)整：因Sn-Bi合金黏度較高，鋼網(wǎng)開口需比常規(guī)錫膏放大10%-15%，刮刀壓力控制在3-5kg，避免橋連；

焊后清洗工藝：若助焊劑殘留可能影響高頻性能（如5G天線模塊），需采用水基清洗或半水基清洗，清洗溫度≤60℃。

 3. 焊點可靠性增強策略

 應力緩沖設計：在振動場景（如車載電子）中，焊點周邊可涂覆UV固化膠或底部填充膠（Underfill），緩解熱循環(huán)應力；

合金改良方案：添加0.5% Ag或0.3% Cu可改善Sn-Bi合金的脆性，

例如Sn-57.6Bi-0.4Ag熔點137℃，延伸率提升20%；

兼容性測試要點：需驗證錫膏與PCB表面處理層（如ENIG、OSP）的適配性，Sn-Bi對Ni層的擴散速率較快，可能導致焊點界面脆化。

 4. 存儲與使用規(guī)范

  低溫存儲要求：錫膏需在-10℃~5℃環(huán)境下存放，避免反復凍融（建議解凍后24小時內(nèi)用完）；

解凍工藝標準：從冰箱取出后需在室溫靜置4-6小時，待錫膏溫度與環(huán)境平衡后再開封，防止冷凝水影響印刷性能；

剩余錫膏處理：未用完的錫膏需密封后冷藏，但重復使用次數(shù)不超過3次，以免助焊劑失效。

 低溫錫膏的局限性與前沿發(fā)展

 可靠性短板：Sn-Bi系焊點在-40℃~85℃的熱循環(huán)測試中，疲勞壽命約為Sn-Ag-Cu焊點的1/3，需通過結(jié)構(gòu)設計補償；

無鉛化新技術：新型Sn-In-Zn系低溫錫膏（熔點117℃）正在車規(guī)級應用中驗證，其耐蝕性優(yōu)于Sn-Bi，但成本較高；

納米復合焊料趨勢：添加Al?O?納米顆粒的Sn-Bi焊膏，可使焊點硬度提升30%，有望在微型機電系統(tǒng)（MEMS）中替代傳統(tǒng)焊料。

低溫錫膏的核心價值在于平衡“熱敏元件保護”與“工藝可行性”，但其應用需以精準的工藝控制和可靠性設計為前提。

在5G封裝、柔性電子等新興領域，通過材料創(chuàng)新（如多元合金改性）與工藝優(yōu)化（如激光局部加熱焊接），低溫錫膏正逐步突破傳統(tǒng)局限性，成為精密電子組裝的關鍵材料。
